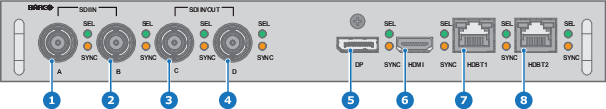

概述四路组合输入 Mk I
- 1
- 四路 SDI 频道 A：3G 输入
- 2
- 四路 SDI 通道 B：3G 输入
- 3
- 四路 SDI 通道 C：3G 输入
- 4
- 四路 SDI 通道 D：3G 输入
- 5
- 显示器端口输入
- 6
- HDMI 输入
- 7
- HDBaseT 输入 1
- 8
- HDBaseT 输入 2
7.4 脉冲四路组合输入 Mk I
LED 行为
- 检测到有效输入同步后，SYNC LED 指示灯亮起橙色。
- 选择该输入后，SEL LED 指示灯亮起绿色。
Mark I 和 Mark II 输入板的备注
Mk I 输入板不具备 Mk II 输入板的功能。不具备的功能包括：
- 环通功能
- 12G SDI 支持
- HDBaseT 输入上的网络连接
本投影机现在标配 Mk II 输入板。有关详细信息和规格，请参阅章节 “脉冲四路组合输入 Mk II”。
了解 Mark I 和 Mark II 输入板的视觉差别
有一个真正的视觉帮助可区分这两个型号。在 Mk II 输入板上增加了可视标记，可分别标出支持 12G 和仅支持 3G 的连接器。
