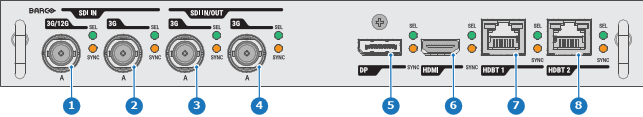

前面板四路组合输入 Mk II

四路组合输入 Mk II 的功能

四路组合输入 Mk II 支持 SDI 连接器的 12G 输入和输出。

与 Mk I 相比，Mk II 具有以下功能：

• SDI 输入 A 可支持 12G 输入信号。
• SDI 输入 C 可用作输入 A 上任何信号的环路输出。
• SDI 输入 D 可用作输入 B 上任何信号的 环路输出。
• HDBaseT 输入 1 可支持网络连接。

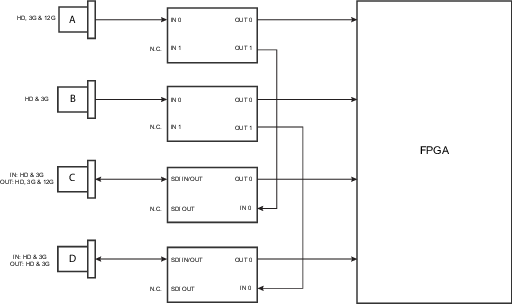

SDI 输入和输出 – 如何工作？

当将 SDI 源连接到投影机并且信号为 HD 或 3G 时，可以选择四个输入连接器中的任何一个。

当使用相同信号连接多台投影机时，可以按如下方式连接信号：

• 将源信号连接到第一台投影机的输入 A 或 B。
• 如果将源信号连接到输入 A，则将输入/输出 C 连接到下列投影机的输入。
• 如果将源信号连接到输入 B，则将输入/输出 D 连接到下列投影机的输入。
• 继续以同样的方式连接其他投影机。

当将 12G SDI 源连接到投影机时，只能将该源连接到输入 A。

备注： 只有输入 A 接受 12G SDI 信号。虽然技术上可将 12G SDI 源连接到输入 B，并将该源连接到另一台联机投影机（使用输入/输出 D），但是第一台投影机本身将无法处理 12G 信号。

LED 行为

• SEL LED 指示灯亮起绿色：选择了输入。
• SEL LED 指示灯闪烁绿色：选择了输入/输出并配置为输出。
• SYNC LED 指示灯亮起橙色：检测到有效输入同步。
• SYNC LED 指示灯闪烁橙色：同步/信号存在，但不符合输入端口标准。

备注： 不一致性问题可能是由于较旧或低质量的电缆无法处理所需的分辨率，或者连接的信号转换器操纵信号超出支持的视频标准所致。
