安装方法
- 从投影机侧面或顶盖转动投影机。
- 移除前脚并保存，以供重复使用。

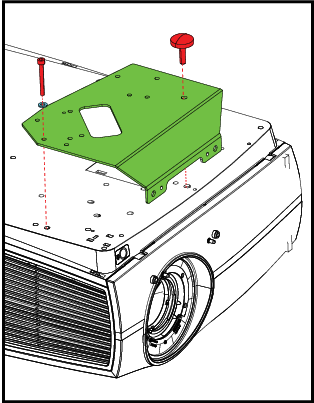

将底部支撑板放在投影机的底板上。确保固定孔与底板上的孔对齐。
图像 4–36 安装底板 - 旋入 M6 螺钉和卸下的投影机支脚。

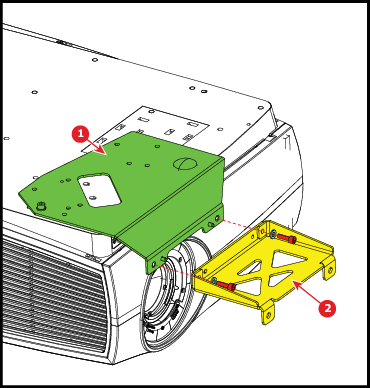

用 2 个 M6 螺丝和 2 个 M6 垫圈将前板 (1) 安装到底部支撑板 (2) 上。
图像 4–37 从投影机脚部将其转回。

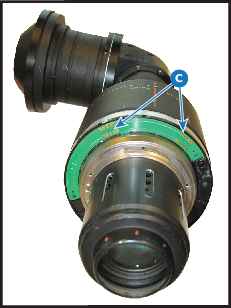

插入准备好的镜头。确保镜头上的电接触点 (C) 与镜头支架上的接触点对齐。
将镜头向右转动以锁定铆合。
图像 4–38
图像 4–39 投影图像，并调整平移。

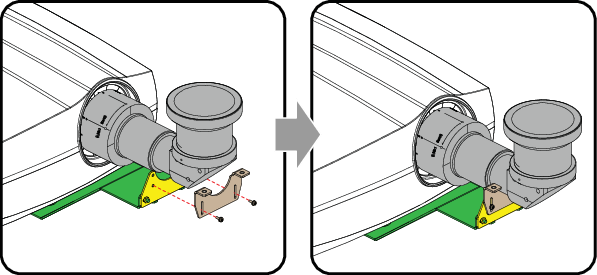

备注： 整套配件安装完成后，镜头将不能再进行调整。在两根螺纹杆上滑动第二块基板，并转动每根杆上的螺母。不要拧紧！安装其他基板时，确保能够稍微移动基板。

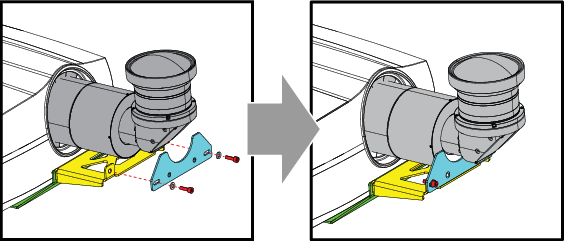

图像 4–40 安装第二块基板 将第三块基板安装在第二块基板上。使用第二块基板上的下端安装孔。
拧入两个螺钉，但不要拧紧。

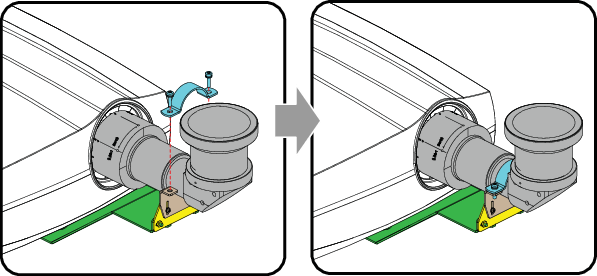

图像 4–41 将夹紧支架放在镜头上，对齐固定孔与支架中的孔。
拧入 2 个固定螺钉。如有必要，将第三块基板稍微移动一下，直至它与镜头完全对齐。
拧紧 2 个螺钉。
图像 4–42 安装夹具支架 完全拧紧第三块基板的螺钉和第二块基板的螺母，以完成支架组装。
小心： 当UST镜头固定在镜头支架中时，请勿移动镜头。

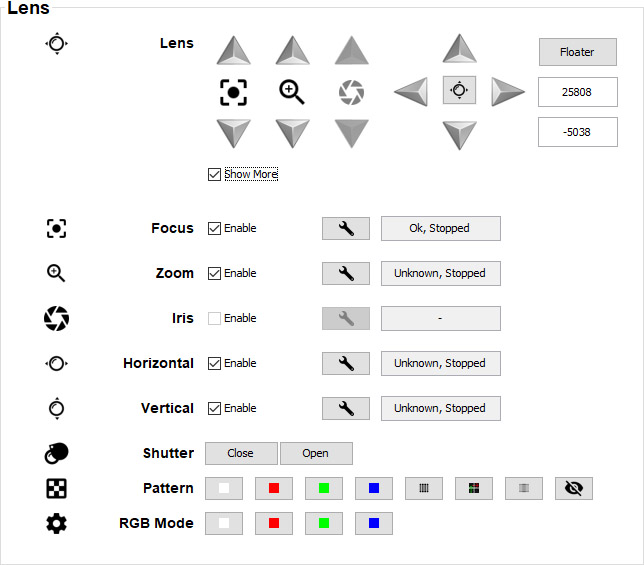

提示： 固定镜头后，我们推荐使用 Ptoolset 禁用水平和垂直镜头平移。取消选中水平和垂直后面的复选框。有关更多信息，请参阅《投影机工具集 Pulse 投影机》用户指南 R5906795，其可从 Barco 网站下载。
图像 4–43 若在镜头准备过程中尚未装配安全缆绳，则现在装配。见“安装 FLDX 镜头 (0.38:1) UST 90°”“如何为镜头装配安全缆绳”部分。
将安全缆绳的另一端安装在桁架上。确保安全缆绳最低限度移动。
投影机已准备就绪。
