准备镜头

镜头可以朝上和朝左安装。

需要使用工具

2 毫米长柄内六角扳手（随套件发货）

如何准备镜头

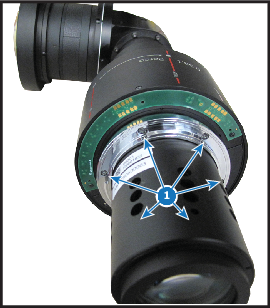

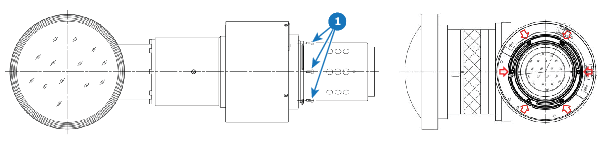

1. 将镜头放置在桌子上。松开 6 个螺钉 (1)。使用长轴内六角扳手，以免损坏螺钉头。这些螺钉不会重复使用。



   备注： 务必使用正确的工具（随套件发货），以免损坏螺钉头。

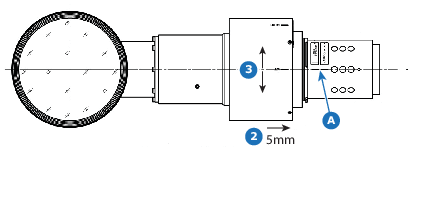

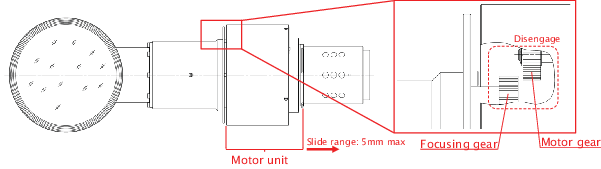

2. 将马达外壳滑动几毫米到镜头 (2) 的背面，以分离调焦齿轮和马达齿轮。

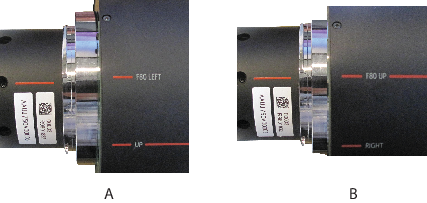

3. 旋转马达外壳，直至外壳上的选择标记与镜身上的参考标记相对应（步幅为 30°）。查看安装孔是否与镜身上的孔对齐。

   例如，如果您想向左投影，就转动马达外壳，直到马达外壳上的左侧标记与镜头外壳上的参考标记 “F80 left” 相对应。



4. 将马达外壳向后滑动到镜头前端，以重新啮合调焦齿轮和马达齿轮。

5. 旋入 6 个新的内六角带胶螺钉（随套件一起发货）。这些螺钉可以多次重复使用。旧螺钉可以扔掉。

   再次使用带有长柄的工具（2 毫米内六角扳手，随套件一起发货）。

   镜头已准备好安装在投影机上。

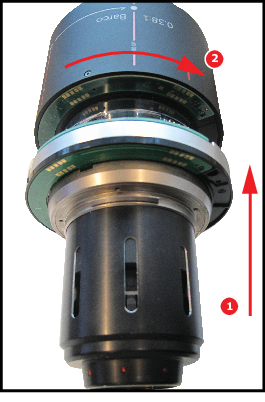

6. 将镜头适配器安装在镜头连接端上，直至与马达外壳对齐 (1)。确保触点位于适配器的左上角。



7. 向右转动适配器（卡口组件）使之固定 (2)。

在没有镜头支架的情况下安装镜头时

强烈建议安装时使用为此镜头专门设计的安装支架（随镜头发货），但不强制您使用。

在不使用安装支架的情况下将 UST 镜头安装在投影机中时（不推荐），必须使用 Barco 公司提供的安全缆绳组。未能使用正确型号的安全缆绳或安装支架可能会损坏镜头和/或投影机。

如何为镜头装配安全缆绳

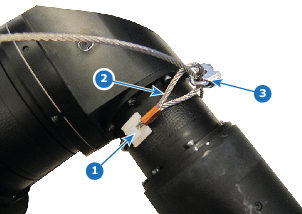

1. 在镜身表面粘贴 3 到 4 个夹子 (1)。

2. 将安全缆绳的第一个环端卡入其中一个夹子中。



3. 将缆绳的其余部分绕镜头滑动。向下按缆绳使其通过环内的每个夹子。
4. 将缆绳滑过缆绳开始处的环端 (2)。
5. 在镜头支架上安装 U 型螺栓，开口端朝外 (3)。确保环端的一部分和安全缆绳的突出部分置于外壳内。

6. 关闭 U 型螺栓并上紧。



   备注： 在上紧 U 型螺栓螺母前，确保沿透镜上紧了安全缆绳。
7. 使卸扣通过安全缆绳的自由环端。
8. 将镜头安装在投影机中。
9. 将安全缆绳固定在桁架上，把卸扣的安全环翻转到开口端上来固定卸扣。

带 UST 镜头的吊顶式安装 F80 投影机

不要以吊顶式安装方式安装带 UST 镜头的 F80 投影机。以桌式安装方式安装吊顶式投影机。

• 向右投影
• 向左投影
• 向地板投影

更多信息，请参见 “带 UST 镜头的吊顶式安装投影机替代方案”
