基于 HD 的限制区域 (RZ)

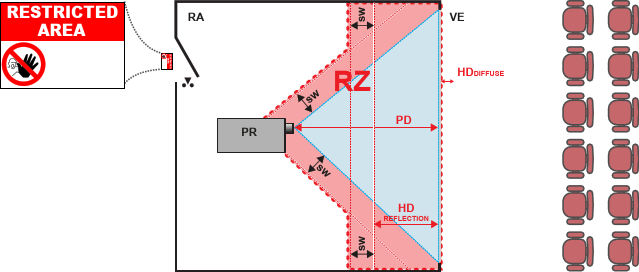

该投影机也适合背投应用；将光束投射到定影涂布的投影屏幕上。如下图所示，应考虑两个区域：受限封闭投影区域 (RA) 和观察区域 (VE)。
- RA
- 访问受限的位置（封闭式投影区域）。
- PR
- 投影机。
- VE
- 现场（观察区域）。
- RZ
- 受限区域。
- PD
- 投影距离。
- SW
- 隔离宽度。必须至少为 1 米。
对于此设置类型，必须考虑 3 个不同的 HD：
- “高亮度预防措施：危险距离” 中讨论的与光束内暴露相关的 HD。
- HD反射：需要限制的与来自背投影屏幕的反射光相关的距离。
- HD漫射：观测背投屏幕的漫射表面时应考虑的相关距离。
如 “高亮度预防措施：危险距离” 所述，必须在光束区域内创建一个比任何 HD 更近的受限区域。在封闭式投影区域中，两个受限区域的结合具有关联性：投射光束投向屏幕的受限区域；考虑与光束前方距离 1 米的隔离宽度。结合与屏幕的背反射（HD反射）相关的受限区域；同样考虑 1 米的横向隔离。
HD反射 距离等于确定的 HD 距离与到背投影屏幕的投影距离之间差的 25%。要确定使用的镜头和投影机机型的 HD 距离，请参见 “修改光学仪器功能中的危害距离” 一章。
HDreflection =
25% (HD – PD)
在观测区域内，在 10 cm 处测得的从屏幕上发出的光不得超过 RG2 暴露限值。如果在屏幕表面处测得的光低于 5000 cd/m² 或 15000 LUX，则可以忽略 HD漫反射。
