基于 HD 的限制区域 (RZ)

HD 取决于投影机产生的流明量和安装的镜头类型。请参阅章节 “修改光学仪器功能中的危害距离”。

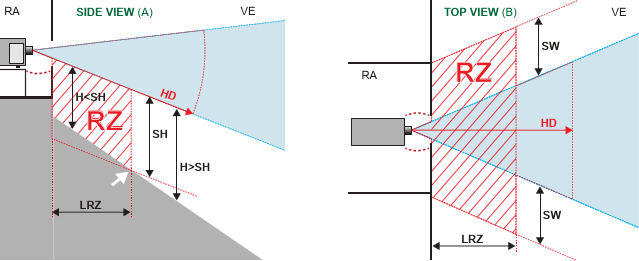

为了保护未经培训的最终用户（现场访客，观看者），安装应符合以下要求：操作员应控制危害距离以内与光束的接触，或在能够使观看者的眼睛在危害距离范围以外该预设高度安装产品。在任何允许除操作员、演出者或员工以外的人员站立的表面上方 2.0 米（SW）以内的任何点处，或在与允许此类人员站立的任何位置相隔小于 1.0 米（SH）的横向隔离处，辐射水平均不得超过限值。在合理地预期到无节制行为的环境中，在 HD 以内，最小隔离高度应大于或等于 3.0 米，以防止可能的暴露，例如一名观看者坐在另一名观看者的肩膀上。

这些值均为是最小值，基于 IEC 62471-5:2015 第 6.6.3.5 部分中提供的指南。

安装人员和用户必须了解此风险并基于标签和用户信息中标明的危害距离应用预防措施。安装方法、隔离高度、障碍、检测系统或其他适用措施应防止在危害距离以内对眼睛的有害辐射。

例如，当电投影机的 HD 大于 1 米并且将光投射到一个可能有人的不受控区域时，应根据“固定投影机安装”参数进行定位，以使 HD 不会延伸到观众区域，除非光束至少高出地板 2.0 米。在合理地预期到无节制行为的环境中，在 HD 以内，最小隔离高度应大于或等于 3.0 米，以防止可能的暴露，例如一名观看者坐在另一名观看者的肩膀上。可通过在天花板上安装图像投影机或通过使用物理屏障获得足够大的隔离高度。

根据国家要求，从投影镜头到相关危害距离 (HD) 之间的区域内，任何人员均不得接触投射光束。通过建立足够的隔离高度或设置障碍，就不会出现上述情况。最小隔离高度考虑允许除操作员、演出者或员工以外的人员站立的表面。

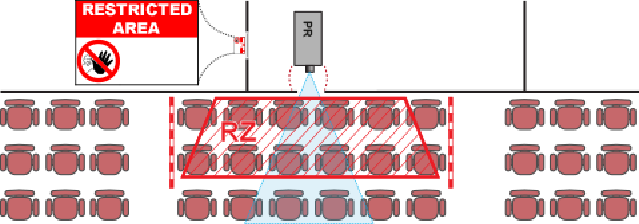

图像 1–3 上显示了典型设置。必须检查确认符合这些最低要求。如果现场需要受限区域 (RZ)，必须建立受限区域。可使用物理障碍（例如 图像 1–3 中显示的红绳）实现这一点。

受限区域贴纸可使用仅包含符号的贴纸替代。

美国市场

对于美国市场中安装的 LIP（激光照明投影机），其他限制区条件适用。

在受限制环境（电影院、业务室、教室、博物馆...）中安装 LIP 时，应将其安装在垂直于地板上方的高度，使危险区域的底面不得低于地面 2.5 米。危险距离区域的水平间隙不得小于 1 米。或者，如果水平间隙的隔离栅栏高度至少为 1 米，则可以将水平间隙 (SW) 减小为：

• 如果危险区域的高度最小为 2.5 米，则为 0 米。
• 如果危险区域的高度最小为 2.4 米，则为 0.1 米。
• 如果危险区域的高度最小为 2.2 米，则为 0.6 米。

在受限制环境（音乐厅...）中安装 LIP 时，应将其安装在垂直于地板上方的高度，使危险区域的底面不得低于地面 3 米。危险区域的水平间隙不得小于 2.5 米。对危险区域的任何人员进入（如果适用）应受障碍的限制。如果在无监督的环境中人员可能进入，则应增加水平或垂直间隙以防止暴露于危险距离区域。

LIP 应该由 Barco 或由受过培训并获得 Barco 授权的安装人员安装，或者仅应转让给激光灯变更持有人。这适用于经销商和分销商，因为他们可能需要安装 LIP（演示安装）和/或转让（出售、租赁、出租）LIP。经销商和分销商应将销售和安装记录保存 5 年。变更持有人目前可能持有对 IIIB 和 IV 类激光灯的生产和/或 RG3 LIP 纳入的变更。可以通过向 RadHealthCustomerService@fda.hhs.gov 邮寄申请来请求 RG3 LIP 的激光灯变更。

激光照明 RG3 投影机的安装清单必须在安装后全部完成。安装清单可从 Barco 网站下载。安装人员应将安装清单保存 5 年。现场可以保留一份副本。

安装一个或多个易于接近的控件，以便可以立即终止 LIP 投影灯。投影机侧的电源输入被视为可靠断开装置。当需要关闭投影机时，断开投影机侧的电源线。如果无法接近投影机侧的电源输入（例如桁架安装）的情况下，为投影机供电的电源插座应安装在投影机附近，并且易于接近，或者在固定布线中应包含易于接近的通用断开装置。
