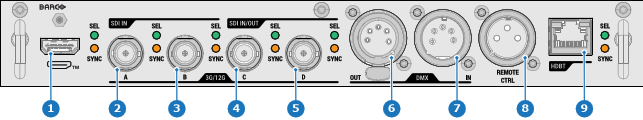

前面板四路組合輸入 Mk III

HDMI™

支援 HDMI 2.1 功能（FRL，高達 4 個通道的 12G）

SDI 連接埠 - 如何運作？

• SDI 連接埠 A、B、C 和 D 支援 3G/12G 輸入訊號。
• SDI 連接埠 C 有循環輸出的功能，可處理任何在連接埠 A 的訊號。
• SDI 連接埠 D 有循環輸出的功能，可處理任何在連接埠 B 的訊號。

連接多部有相同訊號的投影機時，您可以採用以下方式連接訊號：

• 連接來源訊號至第一部投影機的輸入 A 或 B。
• 如果來源訊號已連接至輸入 A，請連接輸入/輸出 C 至下一部投影機的輸入。
• 如果來源訊號已連接至輸入 B，請連接輸入/輸出 D 至下一部投影機的輸入。
• 以相同的方式操作，直到所有投影機都已經連接為止。

DMX 介面

DMX 是燈光技術中用來當做不同裝置間的通訊匯流排。每台裝置都有一個輸入訊號及輸出訊號，因此匯流排可以在不同的裝置間循環。依標準，會使用 5 條纜線搭配 XLR 連接器。

您可以使用 DMX 輸入訊號埠將 DMX 裝置 (DMX 主控台) 連接至投影機。如此一來，您就可以從 DMX 裝置 (主控台) 控制投影機。DMX 輸出訊號埠可與迴圈中的下一部裝置連接。

註： 由於技術原因，只有當 Pulse 四路組合輸入 Mk III 安裝在輸入插槽 L1 中時才能使用 DMX 介面。

HDBaseT 輸入

支援 HDBaset 3.0 (高達 4k60 RGB 444)。

HDBaseT 連接埠不支援網路連線。

LED 燈的狀態

• SEL LED 亮起綠燈：已選擇輸入。
• SEL LED 閃爍綠燈：已選擇輸入/輸出且已設定為輸出。
• SYNC LED 亮起橘燈：偵測到有效輸入同步。
• SYNC LED 閃爍橙燈：存在同步/訊號，但不符合輸入埠標準。

註： 不合規問題可能是因為較舊或低品質的纜線無法處理所要求的解析度，或是連接的訊號轉換器操控訊號，使其超出支援的視訊標準。
