概述 SFP 輸入
SFP 輸入機板用於透過光纖連接 12G SDI。SFP 輸入未隨附任何連接器。由客戶決定是否購買必要的連接器、收發器和連接線。這些零件可安裝在機板之前面板上的指定處。

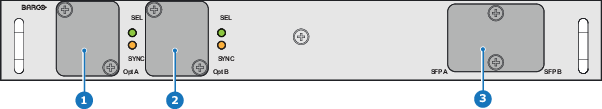

- 1
- Neutrik Duo 光學連接器或 Neutrik Quad 光學連接器
- 2
- Neutrik Duo 光學連接器或 Neutrik Quad 光學連接器
- 3
- 2x12G SDI/10GE 收發器
7.5 Pulse SFP 輸入
LED 燈的狀態
- 偵測到有效輸入同步時，SYNC LED 亮起橘燈。
- 選擇了輸入時，SEL LED 亮起綠燈。
- 閃爍橙燈：存在同步/訊號，但不符合輸入埠標準。
註： 不合規問題可能是因為較舊或低品質的纜線無法處理所要求的解析度，或是連接的訊號轉換器操控訊號，使其超出支援的視訊標準。
使用案例
SFP 可配置如下：
- SFP+ 收發器 + 光纖連接（整合式或獨立式）
- Neutrik OpticalCon Duo + SFP+ 收發器 + 內部光纖
- Neutrik OpticalCon Quad + SFP+ 收發器 + 內部光纖
- 循環模式
註： 有關如何安裝/配置 SFP 輸入的詳細說明，請參閱投影機安裝手冊。
