Ubicación y disponibilidad

• Menú: Configuración > Óptica > Turno
• Nivel de acceso: todos
• Modelo: UDM, UDX, FS400, FL400, FL40, FS40, Bragi, i600

Diseño

Parámetros

La imagen del proyector puede desplazarse ópticamente gracias al desplazamiento horizontal y vertical de la lente.

También se puede realizar un desplazamiento digital de la lente. Este desplazamiento digital se producirá en el DMD y no en el soporte de la lente. Tenga en cuenta que este desplazamiento es mínimo y está limitado por las especificaciones del chip empleado.

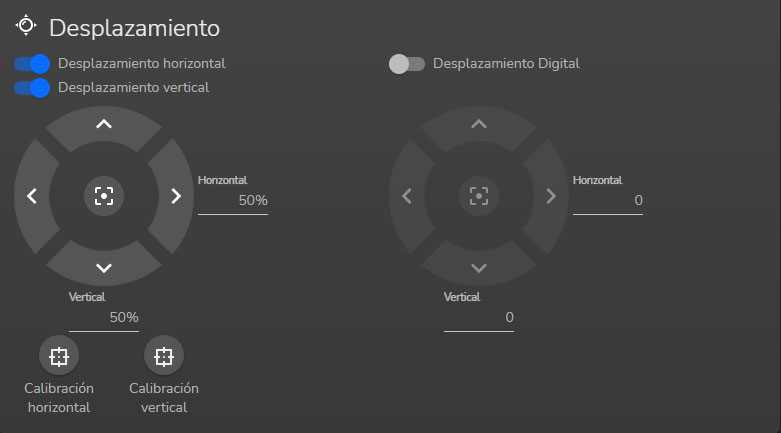

Cómo ajustar el desplazamiento del objetivo (óptico)

1. Active los controles deslizantes Desplazamiento horizontal y/o Desplazamiento vertical.
2. Utilice las flechas de navegación arriba y abajo para desplazar la lente (imagen) en dirección vertical o introduzca el porcentaje de desplazamiento en el campo Vertical.
3. Utilice las flechas de navegación izquierda y derecha para desplazar la lente (imagen) en dirección horizontal o introduzca el porcentaje de desplazamiento en el campo Horizontal.

4. Haga clic en el botón Desplazar al centro para que el objetivo vuelva a la posición central.



Cómo calibrar horizontal y verticalmente

1. Active los deslizadores Desplazamiento horizontalt y Desplazamiento vertical para desbloquear la calibración horizontal y vertical.
2. Haga clic en Calibración horizontal para calibrar el motor de desplazamiento horizontal.
3. Haga clic en Calibración vertical para calibrar el motor de desplazamiento vertical.

Cómo ajustar el desplazamiento de lente (digital)

1. Active el control deslizante Desplazamiento digital.

   Las flechas de navegación situadas debajo de desplazamiento digital ya están desbloqueadas.

2. Utilice las flechas de navegación arriba y abajo para desplazar la imagen en dirección vertical o introduzca el desplazamiento en milímetros en el campo Vertical.
3. Utilice las flechas de navegación izquierda y derecha para desplazar la lente (imagen) en dirección horizontal o introduzca el desplazamiento en milímetros en el campo Horizontal.

4. Haga clic en el botón Desplazar al centro para que el objetivo vuelva a la posición central.
