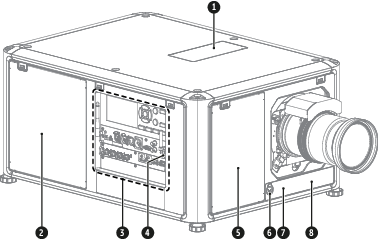

投影機組件位置
- 1
- 防塵濾網頂部進氣口
- 2
- 防塵濾網側邊進氣口
- 3
- 輸入與通訊模組
- 4
- 紅外線接收器投影機右側
- 5
- 防塵濾網正面進氣口
- 6
- 輔助連接器（用於外部快門、DMX 等等）
- 7
- 紅外線接收器投影機正面
- 8
- 距離測定器（選用）

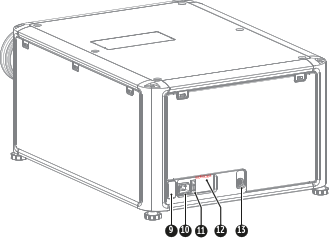

- 9
- 紅外線接收器投影機背面
- 10
- 主電源輸入插座（限 C19 插頭）
- 11
- 電源開/關
- 12
- 過電壓狀態指示燈
- 13
- USB 埠（用於控制電動索具架）
有關輸入與通訊模組的詳細資訊，請參閱 “輸入訊號與通訊” 一章。
2.2 投影機構件
有關輸入與通訊模組的詳細資訊，請參閱 “輸入訊號與通訊” 一章。
