7.1 簡介

一般

輸入與通訊模組是由本機鍵盤與 LCD 面板 (1)、通訊面板 (4) 以及四路組合輸入機板 (5) 組成。可用輸入訊號插槽可供選用模組使用 (例如四路 DP 1.2 輸入機板)。

提示: 可使用兩塊相同類型的機板而不受限制。您可以在自由輸入訊號插槽 (6) 中安裝第二塊四路組合輸入機板。或者,您也可以卸下預先安裝的四路組合輸入機板,並用第二塊選購模組(例如,第二塊四路 DP 1.2 輸入機板)來取代。

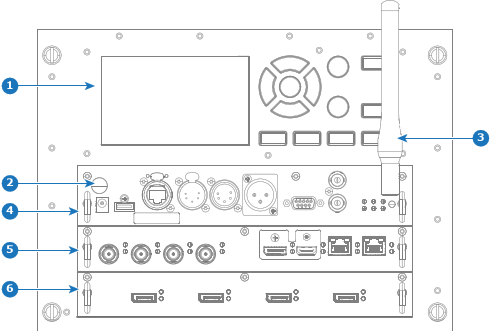

圖片 7–1
1
本機鍵盤及 LCD 面板
2
舊有 WiFi 模組的選用天線[4]
3
Pulse 4G 的選用天線
4
通訊面板
5
四路組合輸入機板
6
可用輸入訊號插槽 (此處插有四路 DP 1.2 輸入機板)

[4] 舊有 WiFi 模組更換成 WiFi USB 硬體鎖。如需訂購資訊,請參閱 Barco 網站。
