6.3 開始影像投影

連結訊號來源

  1. 將訊源線連接到輸入與通訊模組上合適的輸入埠。

    提示： 如需與支援的輸入格式有關的更多資訊，請參閱 “輸入訊號與通訊” 一章。

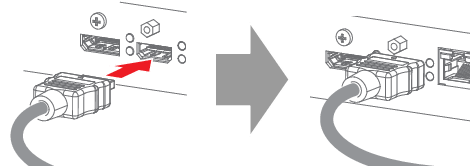

    圖片 6–4 HDMI 訊源連接範例。

  2. 檢查 SYNC LED 是否亮起橘燈（參考點 1）。這表示輸入訊號上檢測到同步。

    圖片 6–5
選擇訊號來源

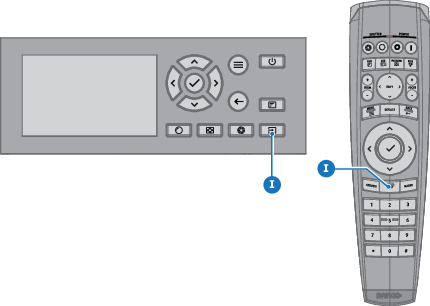

  1. 按下遙控器或本機鍵盤上的輸入訊號 (Input) 按鈕（參考點 I）。

    圖片 6–6

    來源選擇 選單會在 LCD 螢幕中顯示。

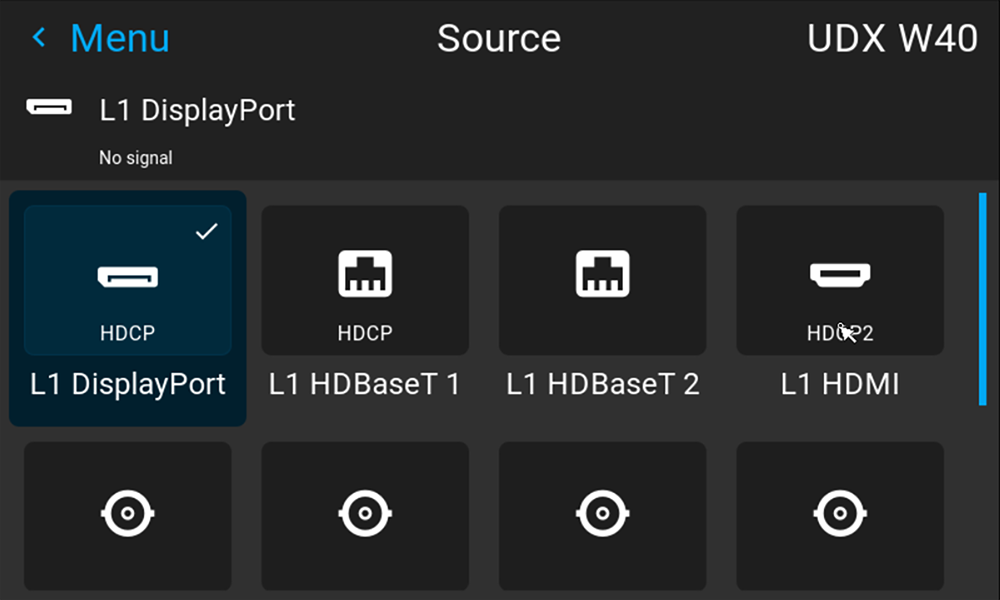

    圖片 6–7 輸入選擇選單的範例

  2. 使用方向鍵來選擇所需的來源。

    • 所選訊源的 SEL LED（參考點 2）亮起綠燈，並且
    • 選定來源影像投影為止。
    圖片 6–8
快速測試圖案選項

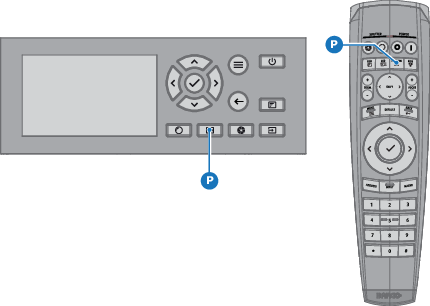

  1. 按下遙控器或本機鍵盤上的測試圖案 (Test pattern) 按鈕（參考點 P）。

    圖片 6–9

    測試圖案 選單會在 LCD 螢幕中顯示。

  2. 使用方向鍵來選擇所需的測試來源。
