8.4 清潔/更換空氣濾網

關於空氣濾網

投影機中有三個空氣濾網；位於投影機的正面、頂部和右側。清潔或更換濾網沒有規律的間隔，但必須定期檢查以免堵塞，這也可能導致投影機內部溫度升高。

清潔濾網

頂部和側面濾網可以用溫水沖洗並晾乾。

可為前面的濾網吸塵。

關於蓋板鎖定

所有蓋板均透過「易鎖」 舌片鎖緊至投影機。下面的程序示出鬆開和鎖定舌片的技術。

所需工具

5mm 一字螺絲起子

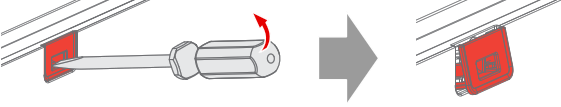

將蓋板解鎖

  1. 用螺絲起子將易鎖的內側向下推。

    圖片 8–3

    從而使鎖件跳脫。

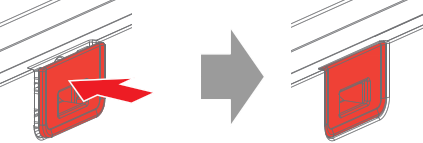

將蓋板鎖定
  1. 確保蓋板處於正確位置。

  2. 將易鎖按入外殼裡。

    圖片 8–4
註： 如果頂蓋沒有用於濾網蓋板的「易鎖」（較舊的 UDM 機型），則濾網必須由經過授權的 Barco 人員維修。

也可以從外面為濾網吸塵，但清潔效率較低。

取下頂部濾網

  1. 將「易鎖」解鎖，然後將濾網蓋板向上翻轉。

    圖片 8–5

  2. 將濾網從投影機取出。

    圖片 8–6
  3. 用溫水清潔濾網，然後將其晾乾。
  4. 插入濾網，並將濾網蓋關閉並鎖定。
取下右側濾網

  1. 將「易鎖」解鎖，然後取下右側蓋板。

    圖片 8–7

  2. 將濾網從投影機取出。

    圖片 8–8
  3. 用溫水清潔濾網，然後晾乾。
  4. 將濾網重新安裝到正確位置。

  5. 將側蓋重新安裝到正確位置，並按下「易鎖」

    註： 確保蓋板位置正確，並且正確鎖定至投影機。
取下前濾網

  1. 將「易鎖」解鎖，然後取下前蓋。

    圖片 8–9

  2. 將濾網從前蓋取出。

    圖片 8–10
  3. 為濾網吸塵。
  4. 將濾網重新安裝到前蓋。

  5. 將前蓋重新安裝到正確位置，並按下「易鎖」

    註： 確保蓋板位置正確，並且正確鎖定至投影機。
