7.2 通訊連接

通訊面板

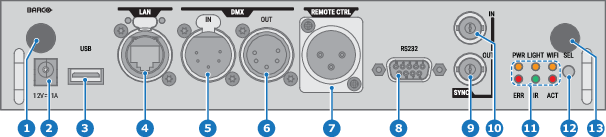

圖片 7–2
1
舊有 WiFi 模組天線（選用）
2
12V 1A 輸出電源
3
韌體升級/USB 下載記錄檔
4
以 10/100 base-T 外部控制 IP 和 Art-Net
5
DMX 介面輸入訊號
6
DMX 介面輸出訊號
7
有線投影機控制的 XLR 輸入訊號
8
RS232 序列通訊
9
同步輸出 3D
10
同步輸入 3D
11
狀態燈
12
IR 接收感應器
13
Pulse 4G 天線輸入（選用）
注意： 乙太網路應該僅連接到 10/100 base-T 連接埠（位在通訊面板上）或 HDBaseT 輸入（位在四路組合輸入上）。同時使用兩者將導致未定義的行為。
12 V 輸出

投影機在非待機狀態的情況下，可用 12 V 輸出電源，最大 1A。

DMX 介面

DMX 是燈光技術中用來當做不同裝置間的通訊匯流排。每台裝置都有一個輸入訊號及輸出訊號，因此匯流排可以在不同的裝置間循環。依標準，會使用 5 條纜線搭配 XLR 連接器。

您可以使用 DMX 輸入訊號埠將 DMX 裝置 (DMX 主控台) 連接至投影機。如此一來，您就可以從 DMX 裝置 (主控台) 控制投影機。DMX 輸出訊號埠可與迴圈中的下一部裝置連接。

DMX
PIN描述
1地線
2冷線
3熱線
4返回 - (或未使用)
5返回 + (或未使用)
註： 由於技術原因，只有當 Pulse 四路組合輸入 Mk III 安裝在輸入插槽 L1 中時才能使用 DMX 介面。
DMX
RS-485 介面上的 DMX-512 燈光協議。包含燈光控制器及燈光裝置等 512 個通道的資訊。以 USITT 為標準規範。
RS232/RS422 輸入訊號

UDM 系列投影機的通訊介面在兩個不同的輸入連接器類型中支援 RS232 和 RS422 序列通訊，Sub-D 連接器和 USB 連接器在連接至電腦的 USB 輸入訊號時做為 RS 輸入訊號使用。

您可以使用 RS232/RS422 輸入訊息將本機電腦連接至您的 UDM 系列投影機。如此，您便能由本機電腦設定並控制投影機。

使用 RS232/RS422 序列通訊的優點：

RS232/422 輸入訊號 (Sub-D) 埠port
PIN描述
1DCD：載波偵測
2RXD- : 接收資料
3TXD- : 已傳輸資料
4DTR：資料終端機就緒 [RS232] / TXD+：已傳輸資料 [RS422]
5GND : 接地
6DSR：資料集就緒 [RS232] / RXD+：已接收資料 [RS422]
7— (未連接) —
8CTS : Clear To Send
9RI : 訊號指示器
RS232
電子工業協會（EIA）串列數位界面標準，規定使用D-SUB 9針腳或D-SUB 25針腳接頭的兩個設備之間通信路徑的特性。該標準用於相對短距離通信，不規定平衡控制線。RS-232是串列控制標準，具有設定數量的導體，資料速率，字長和要使用的接頭類型。該標準規定關於電腦界面的零件連接標準。它也稱為RS-232-C，它是RS-232標準的第三個版本，在功能上與CCITT V.24標準完全相同。邏輯'0'為+ 3V，邏輯'1'為< - 3V。-3V和+ 3V之間的範圍是過渡區。
RS422
一項 EIA 序列數位介面標準，規定平衡 (差動) 電壓、數位介面電路的電子特性。此標準的使用距離比 RS-232 來得長。此訊號會以高達每秒 920.000 位元的速度控管電腦資料的非同步傳輸。同時也適用於 Mac 電腦的序列埠標準。當 2 行間的差異小於 - 0,2V 時，邏輯為 “0”。當差異大於 +0,2V 時，邏輯為 “1”。
USB 埠

通訊介面包含主要 USB 埠，類型 “A“ 連接器。此 USB 連接埠會簡化韌體更新的服務程序，或在沒有網路連線的情況下下載記錄檔。

如果 USB 隨身碟中只有韌體檔案 (一個 “*.fw”檔)，投影機將自動開始以下其中一個程序。

註： 確保任何使用的 USB 記憶體皆與 FAT32 相容，且不包含其他檔案或資料夾。
