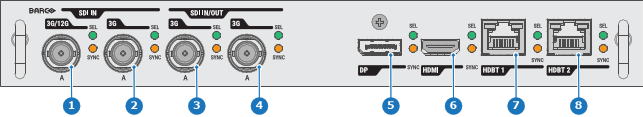

前面板四路組合輸入 Mk II

四路組合輸入 Mk II 的功能

四路組合輸入 Mk II 在 SDI 連接器上支援 12G 輸入和輸送量。

與 Mk I 相比，Mk II 包括以下內容：

• SDI 輸入 A 支援 12G 輸入訊號。
• SDI 輸入 C 有循環輸出的功能，可處理任何在輸入 A 的訊號。
• SDI 輸入 D 有循環輸出的功能，可處理任何在輸入 B 的訊號。
• HDBaseT 輸入訊號 1 支援網路連線。

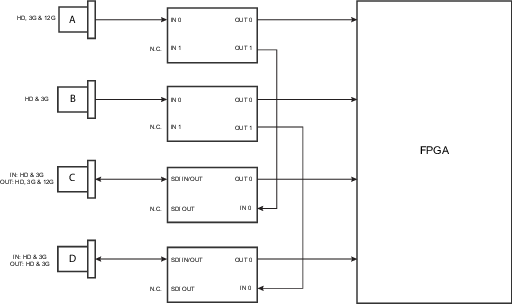

SDI 輸入和輸出 – 如何運作？

連接 SDI 來源至投影機，且訊號為 HD 或 3G 時，您有四種輸入連接器可以選擇。

連接多部有相同訊號的投影機時，您可以採用以下方式連接訊號：

• 連接來源訊號至第一部投影機的輸入 A 或 B。
• 如果來源訊號已連接至輸入 A，請連接輸入/輸出 C 至下一部投影機的輸入。
• 如果來源訊號已連接至輸入 B，請連接輸入/輸出 D 至下一部投影機的輸入。
• 以相同的方式操作，直到所有投影機都已經連接為止。

連接 12G SDI 來源至投影機時，您只能連接該來源至輸入 A。

註： 只有輸入 A 可接收 12G SDI 訊號。雖然技術上來說您可已連接 12G SDI 來源至輸入 B，並連接該來源至相連的另一部投影機 (使用輸入/輸出 D)，第一部投影將將無法處理 12G 訊號。

LED 燈的狀態

• SEL LED 亮起綠燈：已選擇輸入。
• SEL LED 閃爍綠燈：已選擇輸入/輸出且已設定為輸出。
• SYNC LED 亮起橘燈：偵測到有效輸入同步。
• SYNC LED 閃爍橙燈：存在同步/訊號，但不符合輸入埠標準。

註： 不合規問題可能是因為較舊或低品質的纜線無法處理所要求的解析度，或是連接的訊號轉換器操控訊號，使其超出支援的視訊標準。
