7.1 简介

综述

输入和通信模块由本地键盘、LCD 面板 (1)、通信面板 (4) 和四路组合输入板 (5) 组成。自由输入插槽可供可选模块使用(例如四路 DP 1.2 输入电路板)。

提示: 同类型的两块板可以无限制地使用。可以将第二个四路组合输入板安装在自由输入插槽 (6) 中。或者,也可以拆下预装的四路组合输入板,并更换为第二个可选模块(例如,第二个四路 DP 1.2 输入板)。

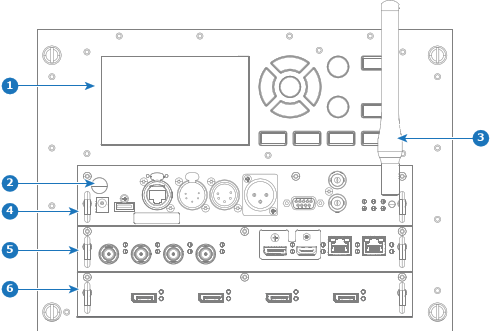

图像 7–1
1
本地键盘和 LCD 面板
2
用于连接传统 WiFi 模块的可选天线[4]
3
用于连接 Pulse 4G 的可选天线
4
通信面板
5
四路组合输入板
6
自由输入插槽(此处装满四路 DP 1.2 输入板)

[4] 传统的 WiFi 模块被 WiFi USB 加密狗所取代。有关订购信息,请访问 Barco 网站。
