8.4 清洁/更换空气过滤器

关于空气过滤器

投影机上有三个空气过滤器；分别位于投影机的前部、顶部和右侧。无需定期清洗或更换过滤器，但必须定期检查以避免堵塞，堵塞可能会造成投影机内部温度升高。

清洁过滤器

顶部和侧面过滤器可以用温水冲洗，然后进行干燥。

可以对前部的过滤器进行真空清洁。

关于护盖锁

所有护盖均使用 “easylock” 锁扣固定在投影机上。以下过程显示了释放和锁定锁扣的技术。

需要使用工具

5mm 一字螺丝刀

解锁护盖

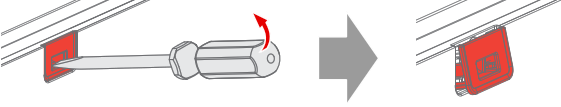

  1. 用螺丝刀向下推 “easylock” 的内侧。

    图像 8–3

    锁扣即会解锁。

锁定护盖
  1. 请确保护盖处于正确位置。

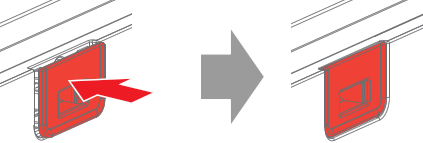

  2. 将 “easylock” 按入外壳即可。

    图像 8–4
备注： 如果过滤器盖的顶盖没有“easylocks”功能（旧款 UDM），则必须由授权的 Barco 人员对过滤器进行维修。

也可以从外部对过滤器进行真空清洁（清洁效率较低）。

移除顶部过滤器

  1. 解锁“easylock”，并掀开过滤器盖。

    图像 8–5

  2. 从投影机上卸下过滤器。

    图像 8–6
  3. 用温水清洗过滤器，并让其干燥。
  4. 插入过滤器，关闭并锁紧过滤器盖。
移除右侧过滤器。

  1. 解锁“easylock”，并取下右侧护盖。

    图像 8–7

  2. 从投影机上卸下过滤器。

    图像 8–8
  3. 用温水清洗过滤器，并让其干燥。
  4. 将过滤器重新安装到正确的位置。

  5. 将侧盖重新安装到正确的位置，然后按下“easylock”

    备注： 确保护盖处于正确的位置，并正确锁定到投影机。
移除前部过滤器

  1. 解锁“easylock”，并取下前盖。

    图像 8–9

  2. 从前盖上卸下过滤器。

    图像 8–10
  3. 请真空清洁过滤器。
  4. 将过滤器重新到前盖上。

  5. 将前盖重新安装到正确的位置，然后按下“easylock”

    备注： 确保护盖处于正确的位置，并正确锁定到投影机。
