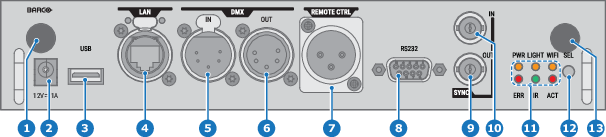

7.2 通信连接

小心：以太网只能连接到 10/100 base-T 端口（在通信面板上）或 HDBaseT 输入（在四路组合输入上）。同时连接到这两者将导致不确定的行为。

12 V 输出，最大电流为 1 A，在投影机未处于待机模式时可用。

DMX 可充当采用光技术的不同设备之间的通信总线。每个设备都有输入和输出端，因此可借助此总线在不同设备之间构成回路。根据相关标准，应使用带有 XLR 连接器的五线电缆。

可以使用 DMX 输入端口将 DMX 设备（DMX 控制台）连接至投影机。采用这种方式，您可以通过该 DMX 设备（控制台）控制投影机。随后可以使用 DMX 输出端口与回路中的下一设备相连。

备注：由于技术原因，只有将 Pulse 四路组合输入 MKIII 安装在输入插槽 L1 中时，才能使用 DMX 接口。

UDM 系列投影机支持在两种不同类型的输入连接器之间进行 RS232 和 RS422 串行通信，一个 Sub-D 连接器和一个连接到 PC 的 USB 输入作为 RS 输入的 USB 连接器。

可以使用 RS232/RS422 输入将本地 PC 连接至 UDM 系列投影机。采用这种方式，您可以通过本地 PC 对投影机进行配置和控制。

使用 RS232/RS422 串行通信的优势：

RS232: 电子工业协会（EIA）串行数字接口标准，规定使用 D-SUB 9 针或 D-SUB 25 针连接器的两个设备之间的通信路径的特性。该标准用于相对较短距离的通信，不规定平衡控制线路。RS-232 是串行控制标准，具有设定数量的导体，数据速率，字长和要使用的连接器类型。该标准规定了计算机接口方面的组件连接标准。它也被称为 RS-232-C，它是 RS-232 标准的第三个版本，在功能上与 CCITT V.24 标准相同。逻辑 “0” > +3V，逻辑 “1” < - 3V。-3V 和 +3V 之间的范围是过渡区。

RS422: 一种 EIA 串行数字接口标准，定义了平衡（差动）电压的电子特性和数字接口电路。此标准适用的距离大于 RS-232 标准。相应指令用于控制计算机数据的异步传输，最大传输速度为 920,000 位/秒。同时，它也是 Macintosh 计算机的串行端口标准。当两条线的电压差 < -0.2V 时，其逻辑值就为 0。反之，当电压差 > +0.2V 时，其逻辑值就为 1。

通信界面配备了主 USB 端口，即 A 类连接器。该 USB 端口将简化固件更新或不通过网络连接下载日志文件的服务流程。

如果 USB 设备上的唯一文件是固件文件（“*.fw” 文件），投影机将自动开始以下其中一个过程。
