套件所含物品
| 内容 | 个 |
| 带 XLR 电缆的快门电机（长 60 cm，4 引脚公接头） | 1 |
| 快门帘 | 1 |
| 耦合器 | 1 |
| 托架 | 1 |
| T 形手柄（较长的） | 1 |
| T 形手柄（较短的） | 1 |
| 用于快门帘的螺旋桨螺钉和垫圈套装 | 1 |
| 罗纹垫圈 | 4 |
| 安全线 | 1 |
| XLR 4 引脚电缆分离器（1x 公头 — 2x 母头） | 1 |
10.1 关于外置机械快门

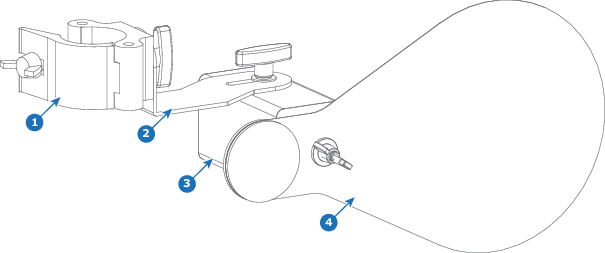

零件确认
- 1
- 耦合器
- 2
- 托架
- 3
- 快门电机
- 4
- 快门帘
快门电机的功能
| 按钮 | 功能 |
| 模式/设置 | 长按进入设置模式。在设置模式下，显示面板将闪烁。 在设置模式下，短按可选择所需的模式 (1—4)。 |
| x100/OK | 短按可将 DMX 频道的数字设置为百的倍数。 长按可确认所选频道或模式。 |
| x10 | 短按可将 DMX 频道的数字设置为十的倍数。 |
| x1/测试 | 在设置模式下，短按可将 DMX 频道的数字设置为一的倍数。 不在设置模式下时，此按钮起到 “测试” 按钮的作用。短按可测试所选模式（打开和关闭）下的快门功能。 |

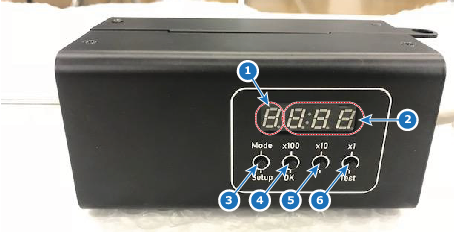

- 1
- 数字表示模式条件
- 2
- 数字表示 DMX 频道
- 3
- 模式/设置按钮
- 4
- x100/OK 按钮
- 5
- x10 按钮
- 6
- x1/测试按钮
- 1
- 线性，-90°（逆时针）
- 2
- 线性，+90°（顺时针）
- 3
- 开关，-90°（逆时针）
- 4
- 开关，+90°（顺时针）
提示： 首选模式是模式 3 和 4。
