5.4 调整 UST 镜头

备注： 由于 90 度镜头利用了镜头光学中的中间图像原理，投影图像会被翻转（顶部变为底部）。因此，必须相应地调整投影机的方向设置：将吸顶安装变为桌式安装，将正投变为背投。有关如何变更投影机方向的更多信息，请参阅 Pulse OSD 用户手册或Pulse Prospector。
聚焦偏移与动态聚焦

由于 TLD+ 镜头和超短焦镜头（UST 镜头）的设计，这两类镜头在投影机中使用时，往往会随着时间的推移而升温。这样会导致冷态镜头与热态镜头之间发生轻微聚焦偏移。因此，只能镜头处于热态时进行调焦。这可以通过将图像投影 10 分钟或以上来实现。

除此之外，如果内容在明暗图像之间频繁转换，可能会导致轻微的聚焦 “漂移”。

虽然有外部解决方案可以执行“聚焦偏移补偿”，但已经实现了动态对焦功能，可以在支持 TLD+ 镜头的投影机上处理这种聚焦偏移。启用该功能时，投影机将执行必要的计算，以便处理这种聚焦偏移。

提示： 镜头之间的聚焦偏移量可能不同。因此，在投影机中安装新镜头时校准聚焦偏移尤为重要。

使用Pulse Prospector投影机工具组中的校准向导来校准聚焦偏移。有关焦点偏移校准的详细信息，请参阅Pulse Prospector或投影机工具组用户指南。

如何调整 UST 镜头
  1. 启动投影机，将聚焦模式投射到屏幕上。有关详细说明，请参阅 Pulse OSD 用户手册。

  2. 将“各种投射距离的调节环”（Ring-A）旋转到所需投射距离的位置。

    • 如果您的投射距离为 1.716 m，目标应该位于 1.5 m 和 2 m 之间（如 图像 5–13 所示）。
    • 如果您的投射距离为 3.4 m，目标应该位于 3 m 和 4 m 之间（如 图像 5–14 所示）。
    备注： Ring-A 是非机动化的。需要手动调整。

  3. 旋转 “调焦齿轮”（Ring-B）以在图像中心获得良好的聚焦。

    备注： Ring-B 是机动化的。使用投影机上的遥控器或本地键盘进行调整。

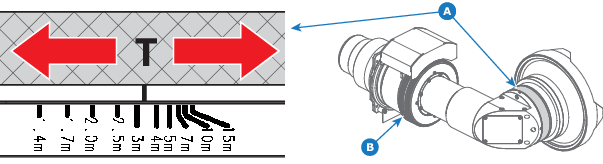

    图像 5–13
    A
    调整 Ring-A：各种投射距离
    B
    调整 Ring-B：调焦齿轮
    T
    投射距离（投影距离）

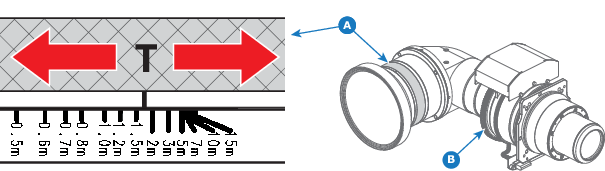

    图像 5–14
    A
    调整 Ring-A：各种投射距离
    B
    调整 Ring-B：调焦齿轮
    T
    投射距离（投影距离）
  4. 当投影图像的中心和各个角都无法获得良好的对焦时，将 Ring-A 朝着可以更好地实现角落聚焦的方向旋转。
  5. 再次旋转 Ring-B 以在图像中心获得良好的聚焦效果。
  6. 重复前面的步骤，直到投影图像的中心和角落都能获得良好的聚焦效果。
