先决条件

请务必遵循以下事项：

• 确保投影机是安装在安装框架中。
• 确保投影机安装在所需位置。
• 确保投影机中安装了所需的镜头。如果是可以投射 90°的 UST 镜头，请确保镜头固定在所需方向。

选择固定位置

提示： 在决定将快门安装在哪边的框架时，务必留有足够的空间确保快门帘可以顺时针和/或逆时针旋转 90°。

快门组件的位置有所不同，具体取决于所选镜头和镜头方向。选择以下选项之一：

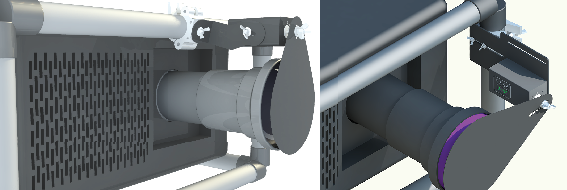

• 如果镜头是直筒镜头，则根据可用空间将快门安装在顶部、右侧或底部镜框上（参见以下示例）。

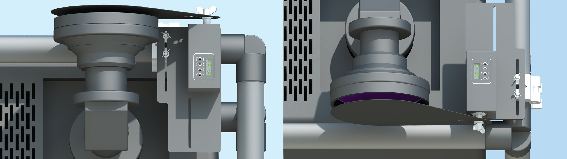

• 如果镜头向投影机的左侧或右侧弯曲 90°，请将快门安装在安装框架的顶部或底部，快门帘朝向镜头。



• 如果镜头向投影机顶部或底部弯曲 90°，请将快门安装在安装框架的右侧上，快门帘朝向镜头。



需要使用部件

• 外置快门组件
• 安全缆绳

如何固定？

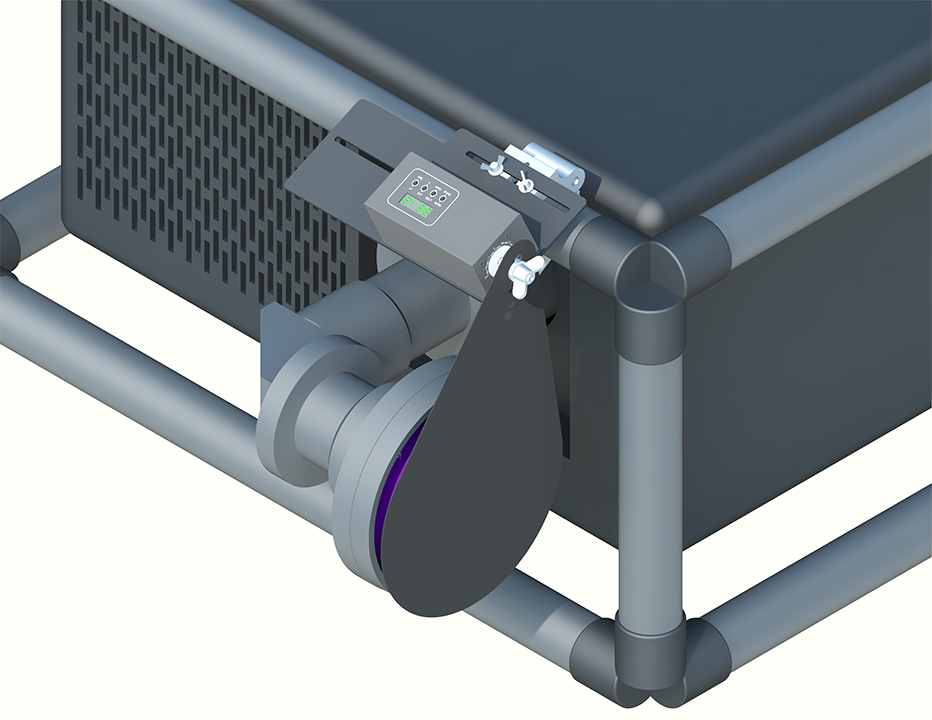

1. 如前所述，将外置快门固定在选定的框架杆上。

2. 如有必要，使用快门帘的翼形螺母重新安装快门帘。确保镜头处于中立状态时可以完全被快门帘覆盖。



   提示： 如有必要，请松开支架的 T 形手柄，将快门整体重新放置。

3. 按如下方式将安全缆绳安装到外置快门上。

   1. 将安全缆绳的一侧绕在投影机安装框架的其中一个框架上。

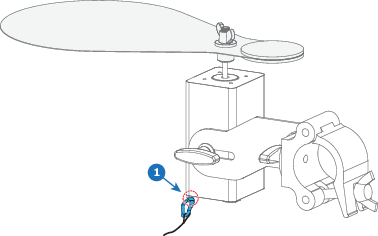

   2. 弹出安全缆绳另一侧的挂钩，将其挂在快门电机底部的开口上（参考 1）。



4. 将快门电机连接到投影机的正面 XLR 接头。



   提示： 如果正面 XLR 接头已用于其他设备（例如电动框架），请使用本套件提供的 XLR 分离器将快门和其他设备连接到此 XLR 接头。
