9.1 关于升级套件

升级套件的内容

请参阅下表，了解哪种投影机类型使用了哪些部件。

描述PcsUDXUDM/QDX
测距仪 + 相机组件1XX
六角螺钉 M4 x 6 mm，DIN 912 套筒2X
梅花螺钉 M3 x 8 mm，沉头2XX
梅花螺钉 M3 x 8 mm，扁平头2XX
激光笔扩展按钮1 X
激光测距板支架1 X
电池座板1XX
测距仪护罩1 X
UDX 盖板 (R8780180)1X
UDM/QDX 盖板 (R8792900)1 X
可装两节 AA 电池的电池座1XX
激光曝光标签1X
备注： 电池座可装两节 AA 电池。工具组中不包含电池。
关于螺钉类型差异的注意事项

2023 年下半年，升级套件上的几颗螺钉已从十字螺钉更新为梅花螺钉。

以下步骤通常假设升级套件中的螺钉属于梅花螺钉，并且需要 T10 梅花螺丝刀。

根据购买的套件的不同，购买的套件可能仍使用十字螺丝。在这种情况下，在提及 T10 梅花螺丝刀的每个步骤中，都需要一把 PH1 十字螺丝刀。

组件概述 测距仪组件
备注： 测距仪组件可以按原样用于 UDX。对于 UDM 和 QDX，则需要进行一些改造。

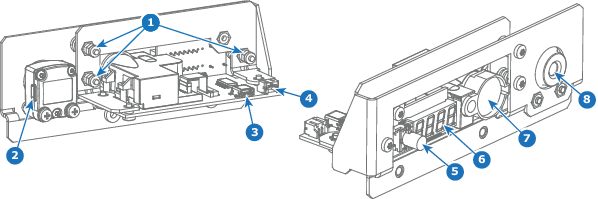

图像 9–1
1
测距仪调节螺钉
2
USB 相机接头
3
测距仪 USB 接头
4
电池座接头
5
测距仪按钮
6
测距仪显示屏
7
距离（米）
8
相机
备注： 2023 年下半年，测距仪组件使用的螺钉已从十字螺钉升级为梅花螺钉。因此，螺钉可能是其中任何一种。
盖板 UDX

盖板的正面涂成黑色，并带有为其提供保护的可拆卸保护膜。盖板的背面涂成黑色，并在其上放置粘合剂。

图像 9–2
1
IR（红外）滤光片
2
测距仪按钮开孔
3
测距仪显示屏透明部件
4
测距仪透明部件
5
相机透明部件
盖板 UDM 和 QDX

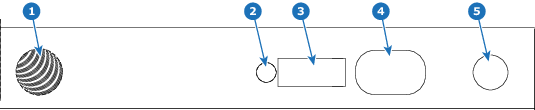

图像 9–3
1
XLR 接头开孔
2
相机透明部件
3
测距仪按钮间隙
4
测距仪显示屏透明部件
5
IR（红外）滤光片
