B.1 用户实例 1：SFP+ 收发器 + 光纤连接（集成安装或分开安装）

SFP+ 收发器 + 光纤连接（集成安装或分开安装）

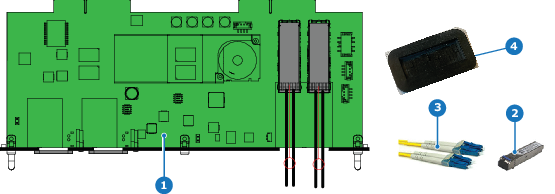

图像 B–1
1
SFP 输入电路板
2
SFP + 光纤收发器
3
光纤电缆
4
防尘垫圈
备注： Barco 仅提供 SFP 输入和 SFP+ 光纤收发器。客户必须自行购买SFP+收发器和可选的分接适配器或光纤集成电缆。
如何配置 SEP 输入
  1. 拆下覆盖SFP保持架通道的盖板。
  2. 插入SFP+收发器
  3. 连接分接适配器。
  4. 将 SFP 输入安装到输入和通信模块的插槽中。请参见程序 “安装输入板”。
  5. 在取下盖板的开口处插入防尘垫圈
