B.4 用户实例 4：环路模式

环路模式

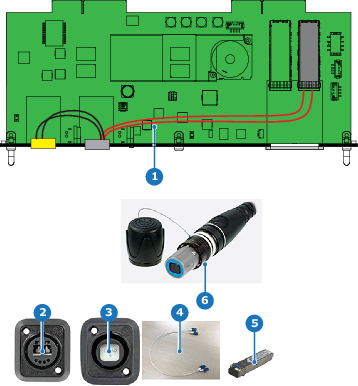

图像 B–4
1
SFP 输入电路板
2
Neutrik OpticalCon Duo
3
Neutrik OpticalCon Quad
4
内部光纤电缆
5
SFP + 光纤收发器
6
高级四路电缆
备注： Barco 仅提供 SFP 输入和 SFP+ 光纤收发器。客户必须自行购买SFP+收发器和可选的分接适配器或光纤集成电缆。
如何配置 SEP 输入
  1. 拆下覆盖Neutrik连接器通道的两个盖板。
  2. 安装 Neutrik OpticalCon Quad 连接器和 Neutrik OpticalCon Duo 连接器。
  3. 拆下覆盖SFP保持架通道的盖板，然后插入SFP+收发器。
  4. 重新安装盖板。
  5. 将光纤内部光缆安装在 Neutrik OpticalCon Quad 连接器和 SFP+ 收发器之间。
  6. 将光纤内部光缆安装在 Neutrik OpticalCon Quad 连接器和 Neutrik OpticalCon Duo 连接器之间。
  7. 将 SFP 输入安装到输入和通信模块的插槽中。请参见程序 “安装输入板”。
