10.2 组装快门

如何组装快门？

  1. 如图所示，将耦合器和支架组合在一起。

    图像 10–4
    1
    T 形手柄（较短的）
    2
    垫圈
    3
    托架
    4
    耦合器

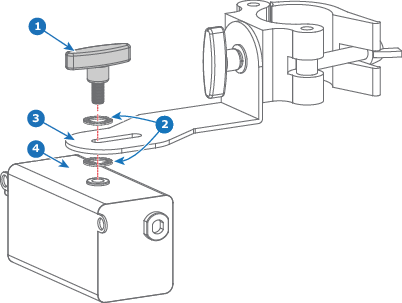

  2. 如图所示，将耦合器支架与快门电机组合在一起。

    提示： 不要用力拧紧翼形螺母。在投影机上安装快门后，要留出一些操作空间。
    图像 10–5
    1
    T 形手柄（较大的）
    2
    垫圈
    3
    托架
    4
    快门电机

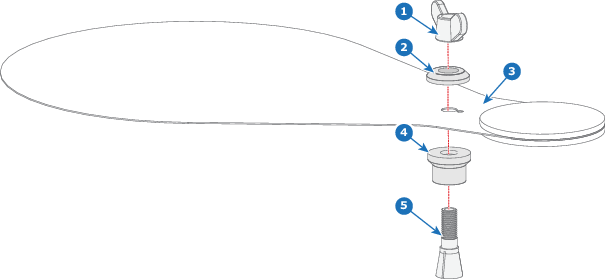

  3. 拆开并重新组合螺旋桨螺钉和垫圈，以固定快门帘，如图所示。

    图像 10–6
    1
    翼形螺母
    2
    定制垫圈
    3
    Flat格式相关的文件，
    4
    定制部件
    5
    特殊螺钉

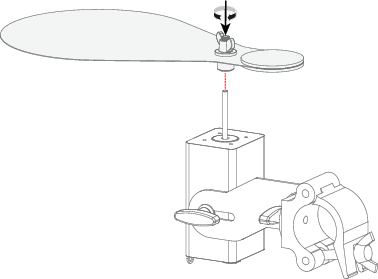

  4. 如图所示，将快门帘放在快门的其余部分上，然后拧紧螺钉。

    图像 10–7
    提示： 第一次可能需要尝试几次才能将快门帘的开口螺钉正确地安装在电机的销钉上。如果不能立即安装好，请尝试拆下翻盖组件，然后将螺钉单独移动到电机的销钉上或从电机销钉上移开，以形成一点开口。
