4.11 移除输入板

警告： 以下程序只能由经过 Barco 培训且合格的技术人员执行。
小心： 在处理静电放电（ESD）敏感部件时，始终佩戴连接到地面的腕带。
备注： 以下步骤适用于投影机输入和通信单元的所有输入模块。
需要使用工具
移除方法
  1. 请先关闭投影机，然后拔下投影机的电源线。

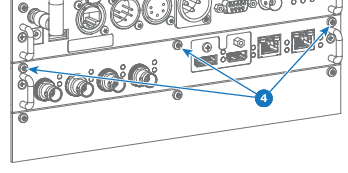

  2. 拧下输入模块(4)的 3 个固定螺钉。[4]

    图像 4–24

  3. 使用手柄拉出输入和通信模块的输入模块。

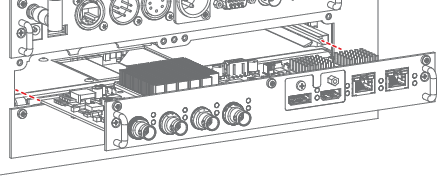

    图像 4–25
小心： 确保输入和通信单元的未使用的输入插槽始终被假前板覆盖。移除其中一个输入模块后，立即更换另一个输入模块，或者在未使用的输入插槽上安装一个假前板。

[4] 根据投影机的生产日期，外加螺丝可以是十字螺丝或梅花螺丝。请参阅工具列表以查看您可能需要的工具。
