关于 TLD+ 90°超短焦 (UST) 镜头

UST 镜头专为 Barco 投影机设计。镜头外表面旋转 90°。这使得从投影机后侧向左投射时，可以最大限度地利用垂直位移范围。

这款镜头是为超短焦设计的。

镜头平移可以为 +/-150%，具体取决于投影机类型。使用镜头计算器计算在设置中使用的投影机实际值。有关镜头计算器工具的更多信息，请参阅“镜头选择”。

不同的电机座方向

与 Barco 当前版本的Barco租赁投影机（包括本投影机）相比，旧版本租赁投影机（HDX 和 HDF）的镜头支架有所不同。这两种类型的镜头支架之间的一个巨大差异是，用于电气连接的插座有不同的方向。

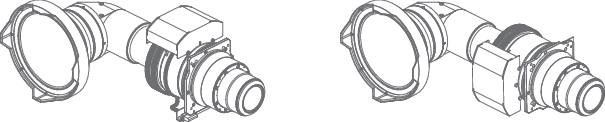

因此，两代租赁投影机均可使用 UST 镜头，其设计带有电机座，可轻松绕镜身旋转。这使得镜头外表面方向保持不变，同时电机座上的电插头可以旋转以与镜头支架前板上的电插头相匹配。请参见以下示例插图。

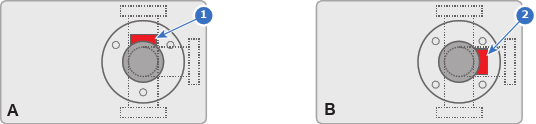

对于当前版本的投影机（包括本投影机），当从桌式安装正面朝向投影机时，电机座必须始终位于镜身上方（参考 1）。对于旧版本的 HDX 和 HDF 投影机，当从桌式安装正面朝向投影机时，电机座必须始终位于镜身右侧（参考 2）。

镜身可相对于电机座每 90° 旋转一次。但是，最常见的配置可能是从桌式安装的投影机的后侧向左投射时的镜头外表面。其他方向（例如向下）可能会导致投影机外壳/装配框架对投影图像的光路造成干扰。

新的短焦 90°变焦镜头随安装在当前版本的桌式安装投影机左侧投影方向的电机座一起交付。如需改变电机座的方向，请参阅 “改变电机座的方向”。
