Модуль Base Unit принимает беспроводной сигнал от устройств Button, а также управляет показом содержимого в конференц-зале и периферийными устройствами, подключенными к Base Unit (динамики, микрофоны, веб-камера и звуковая панель). Кроме того, он отправляет содержимое с камеры и спикерфона на устройство Button.
Base Unit можно поместить в шкаф, поставить на стол или повесить на стену в конференц-зале. Инструкции по установке Base Unit см. в руководстве по установке.

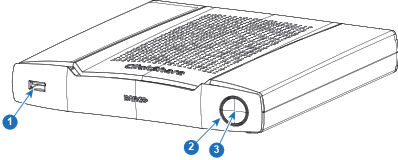

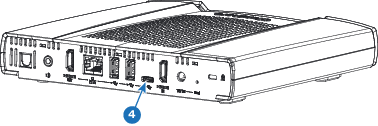

Изображение 1–2Изображение 1–3
1
Порт USB Type-A
2
Светодиодное кольцо — индикатор состояния
3
Кнопка режима ожидания
4
Порт USB Type-C™
Порт USB Type-A
Порт USB используется для обновления программного обеспечения Base Unit и Button, а также для подключения сенсорного экрана, камеры USB или спикерфона USB с эхо-компенсацией к Base Unit.
Порт USB Type-C™
Порт USB Type-C™ служит для сопряжения Button с модулем Base Unit. Кроме того, он может использоваться для обновления программного обеспечения Base Unit и Button, а также для подключения сенсорного экрана, камеры USB или спикерфона USB с эхо-компенсацией к Base Unit.
При подключении устройства Button к модулю Base Unit выполняется их сопряжение. Base Unit проверяет актуальность программного обеспечения и микропрограммы Button. Если имеются более поздние версии, Base Unit выполняет обновление.
Светодиодное кольцо — индикатор состояния
По цвету светодиодного кольца вокруг кнопки питания Base Unit можно судить о состоянии системы.
Светодиодный индикатор
Пояснение
Постоянный красный
Получение содержимого от устройств Button и потоковая передача на монитор.
Идет первый этап загрузки Base Unit.
Мигающий белый
Выполняется запуск системы (второй этап).
Выполняется сопряжение Button.
Обновление программного обеспечения Base Unit.
Медленно мигающий белый
Ожидание в экорежиме
Постоянный белый
Система включена и готова к работе (на дисплее отображается приветственное сообщение).
Сопряжение устройства Button и обновление его программного обеспечения завершено, устройство Button можно отключить от Base Unit.
Мигающий красный
Возникла ошибка.
Выключен
Глубокий режим ожидания/устройство выключено
Кнопка питания
Кнопка на передней панели Base Unit предназначена для перевода в режим ожидания, когда Base Unit включен.
Если система работает в обычном режиме, нажатие на кнопку переводит ее в заданный режим ожидания.
Если система работает в обычном режиме, нажатие на кнопку переводит ее в обычный режим работы.
