2.4 Ligação dos monitores Barco

Sugestão: Para uma descrição detalhada da instalação do monitor e a ligação de sinal, consulte o Guia do Utilizador do Monitor.

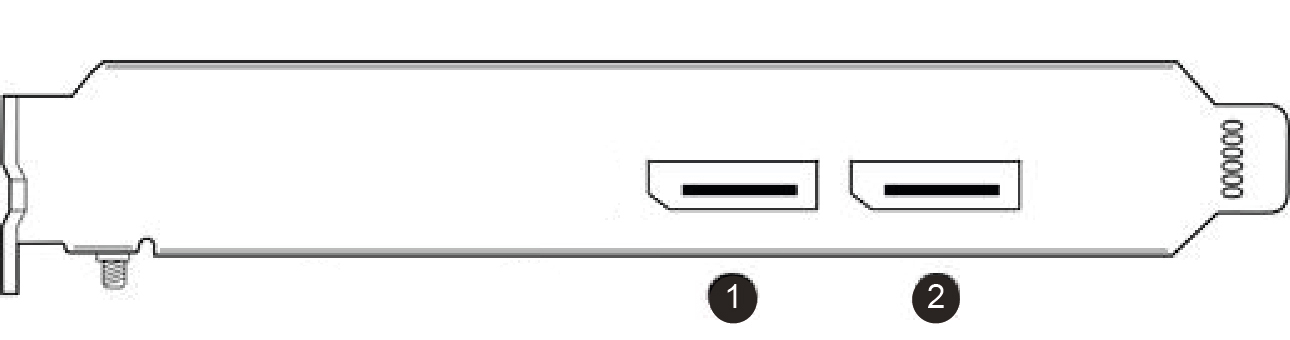

Painel ES para o MXRT-2600 da Barco
Imagem 2–3 MXRT-2600
  1. DisplayPort #1
  2. DisplayPort #2

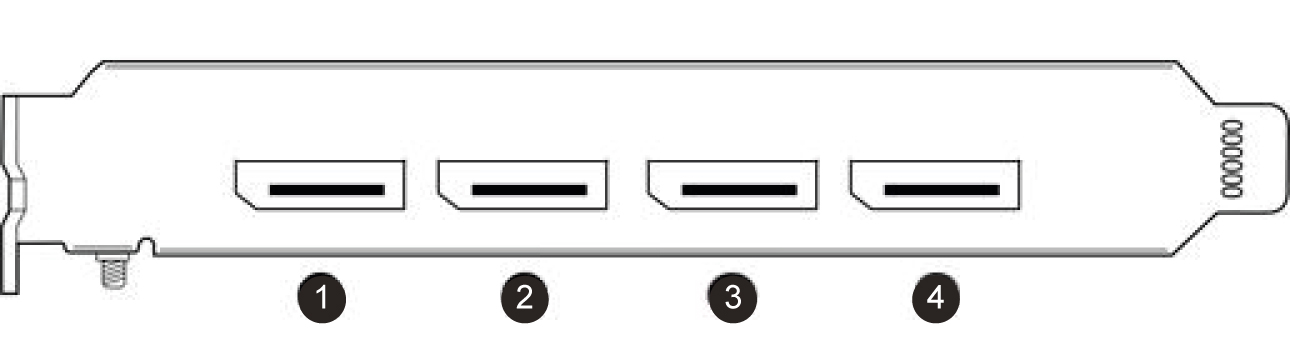

Painel ES para o MXRT-5600, MXRT-6700 e MXRT-7600 da Barco
Imagem 2–4 MXRT-5600, MXRT-6700, MXRT-7500 e MXRT-7600
  1. DisplayPort #1
  2. DisplayPort #2
  3. DisplayPort #3
  4. DisplayPort #4
Painel ES para o MXRT-2700 e MXRT-4700 da Barco
Imagem 2–5 MXRT-2700 e MXRT-4700
  1. Mini DisplayPort #1
  2. Mini DisplayPort #2
  3. DisplayPort #1
Painel ES para o MXRT-8700 da Barco
Imagem 2–6 MXRT-8700
  1. Mini DisplayPort #1
  2. Mini DisplayPort #2
  3. Mini DisplayPort #3
  4. Mini DisplayPort #4
  5. Mini DisplayPort #5
  6. Mini DisplayPort #6
Nota: Um Coronis OneLook é controlado com duas ligações DisplayPort físicas de um controlador MXRT-8700 mas, internamente, requer quatro pipelines de vídeo DisplayPort para atingir a taxa de atualização máxima. Assim, apenas dois outros monitores podem ser controlados pelo mesmo controlador de monitor MXRT-8700.
Painel ES para o MXRV-3100 e MXRV-7100 da Barco
Imagem 2–7
  1. Mini DisplayPort #1
  2. Mini DisplayPort #2
  3. Mini DisplayPort #3
  4. Mini DisplayPort #4
