5.19.3 Konfigūracija

„Barco“ jutiklinės planšetės konfigūravimas

Iš „Barco“ sistemos nustatymų valdymo skydo nueikite į skirsnį „Jutiklinės planšetės gestų valdymas“, kur galima susieti „Barco“ jutiklinės planšetės gestus su norimu veikimu.

Įvesties režimai

Valdymo pele režimas: jutiklinė planšetė veikia panašiai kaip bendroji jutiklinė planšetė. Programuokite kelių pirštų gestus, kurie imituos pelės žymeklio valdymą, arba imituojamas įvestis klaviatūra.

  • Gestas: pasirenkama norima pritaikyti funkcija.
  • Veiksmo komanda: apibrėžiamas pasirinkto gesto veiksmas / komanda.
  • Veiksmo modifikatoriai: leidžia papildomai keisti veiksmą naudojant dvigubą paspaudimą, „Control“, „Alt“, „Shift“ ir „Windows“ klavišus.
  • Veiksmo komanda: leidžia naudotojui nustatyti sparčiųjų klavišų derinį pasirinkto gesto veiksmui / komandai.
  • Valyti: spustelėjus mygtuką „Valyti“, pašalinamas konkretaus gesto ar mygtuko spartusis klavišas.
  • Nuolatinis: šiuo žymimuoju langeliu leidžiama nuolatos perdavinėti trumpojo klavišo paspaudimus, o slankikliu galima reguliuoti dažnį.

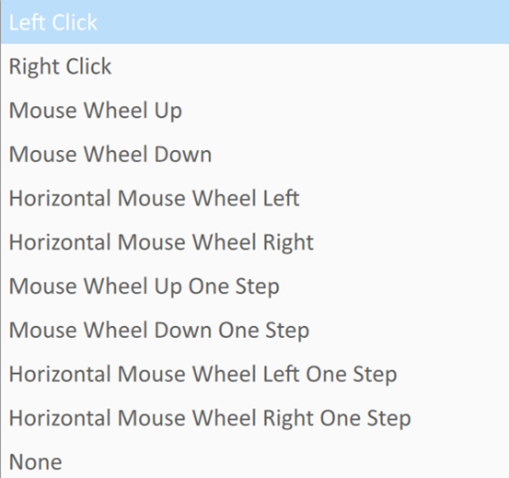

Gestų dviem ar trimis pirštais parinktys

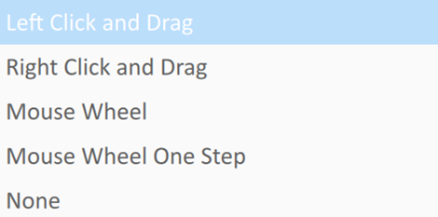

Gnybimo ir pirštų išskėtimo gestų parinktis

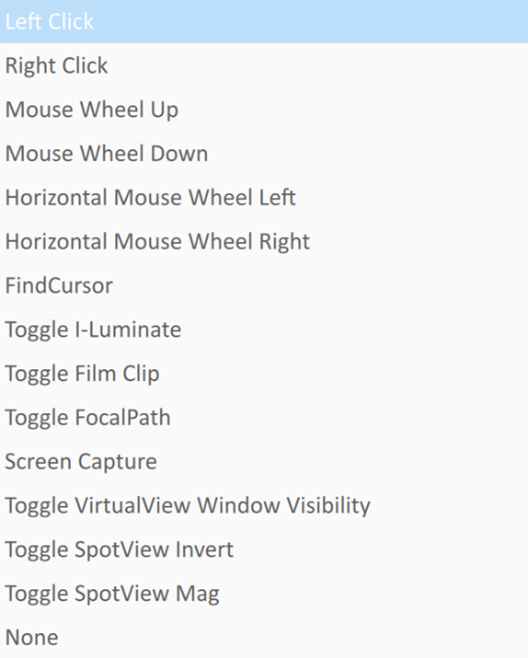

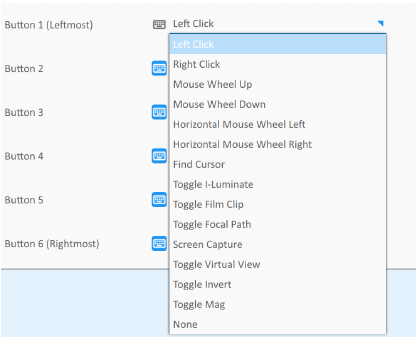

Programos mygtukų parinktys iš išskleidžiamojo langelio, imituojančios pelės žymeklio valdymą arba tiesiogiai suaktyvinančios intuityviąsias darbo funkcijas

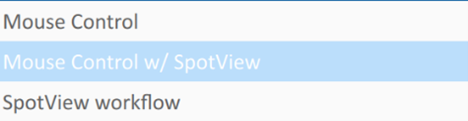

Valdymas pele naudojant režimą „SpotView“

Jutiklinė planšetė veikia panašiai kaip bendroji jutiklinė planšetė. Programuokite jutiklinės planšetės gestus, imituojančius valdymą pele, atitinkamame išskleidžiamajame langelyje, kaip parodyta pirmiau.

Perjunkite į „SpotView“ darbo eigą atlikdami šiuos gestus:

„SpotView“ ir „DL Precise™“ darbo eiga ir iš anksto užprogramuoti mygtukai
Pastaba. Darbo eigos parinkimas turi būti atliekamas skirsnyje „SpotView“.

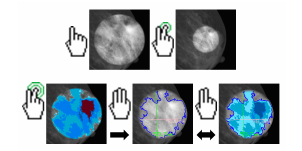

Atitinkamų jutiklinės planšetės gestų eiga parodyta toliau esančioje schemoje.

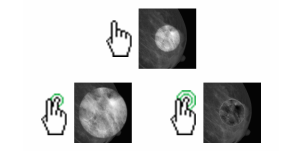

„SpotView“ darbo eiga:

  • nuleidus vieną pirštą suaktyvinama „SpotView“;
  • bakstelėjus kitu pirštu perjungiamas „SpotView“ didinimas;
  • dukart bakstelėjus kitu pirštu perjungiamas „SpotView“ atvirkštinis.

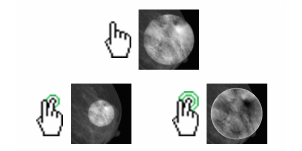

„SpotView“ didinimo darbo eiga:

  • nuleidus vieną pirštą suaktyvinamas „SpotView“ didinimas;
  • bakstelėjus kitu pirštu perjungiamas „SpotView“;
  • dukart bakstelėjus kitu pirštu perjungiamas „SpotView“ atvirkštinis.

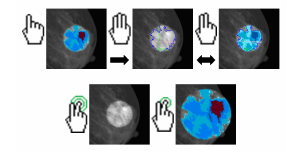

„DL Precise™“ 1-as:

  • nuleidus vieną pirštą suaktyvinama „DL Precise™ Mass View“;
  • dirbant režimu „Mass View“, nuleidus tris pirštus ir palaikius įjungiamas „DL Precise™ Outline“ režimas;
  • pakėlus vieną pirštą rodoma „Outline“ ir „Mass View“ sudėtis;
  • bakstelėjus kitu pirštu perjungiamas 2 k. didinimas;
  • dukart bakstelėjus kitu pirštu perjungiama „SpotView“.

1 mygtukas (kairėje): perjungiamas „SpotView“ didinimas

2 mygtukas: fiksuoti kontūrą

3 mygtukas: suaktyvinkite momentinės nuotraukos ataskaitą

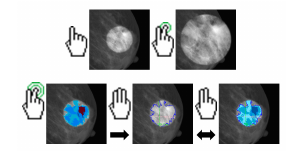

„DL Precise™“ didinimas 1-as:

  • nuleidus vieną pirštą suaktyvinama „DL Precise™ Mass View“ su 2 k. didinimu;
  • nuleidus tris pirštus ir palaikius perjungiamas „DL Precise™ Outline“ režimas su 2 k. didinimu;
  • pakėlus vieną pirštą rodoma „Outline“ ir „Mass View“ sudėtis su 2 k. didinimu.
  • bakstelėjus kitais pirštais perjungiamas 2 k. didinimas;
  • dukart bakstelėjus kitu pirštu perjungiamas „SpotView“ su 2 k. didinimu.

1 mygtukas (kairėje): perjungiamas „SpotView“ didinimas

2 mygtukas: fiksuoti kontūrą

3 mygtukas: suaktyvinkite momentinės nuotraukos ataskaitą

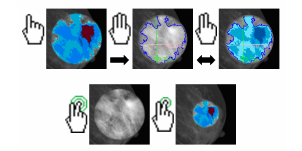

„DL Precise™“ 2-as:

  • nuleidus vieną pirštą suaktyvinama „SpotView“;
  • bakstelėjus kitais pirštais perjungiamas 2 k. didinimas;
  • dukart bakstelėjus kitu pirštu perjungiamas „DL Precise™ Mass View“;
  • dirbant režimu „DL Precise™ Mass View“, nuleidus tris pirštus ir palaikius perjungiamas „DL Precise™ Outline“ režimas;
  • pakėlus vieną pirštą rodoma „Outline“ ir „Mass View“ sudėtis;

1 mygtukas (kairėje): perjungiamas „SpotView“ didinimas

2 mygtukas: fiksuoti kontūrą

3 mygtukas: suaktyvinkite momentinės nuotraukos ataskaitą

„DL Precise™“ didinimas 2-as:

  • nuleidus vieną pirštą suaktyvinama „SpotView“ su 2 k. didinimu;
  • bakstelėjus kitais pirštais perjungiamas 2 k. didinimas;
  • dukart bakstelėjus kitu pirštu perjungiamas „DL Precise™ Mass View“ su 2 k. didinimu;
  • dirbant režimu „DL Precise™ Mass View“, nuleidus tris pirštus ir palaikius perjungiamas „DL Precise™ Outline“ režimas;
  • pakėlus vieną pirštą rodoma „Outline“ ir „Mass View“ sudėtis su 2 k. didinimu.

1 mygtukas (kairėje): perjungiamas „SpotView“ didinimas

2 mygtukas: fiksuoti kontūrą

3 mygtukas: suaktyvinkite momentinės nuotraukos ataskaitą

Pav. 5–30
