2.4 „Barco“ monitorių prijungimas

Patarimas. MonitoriauMonitoriaus įrengimas ir signalų laidų prijungimas išsamiai aprašyti monitoriaus naudotojo vadove.

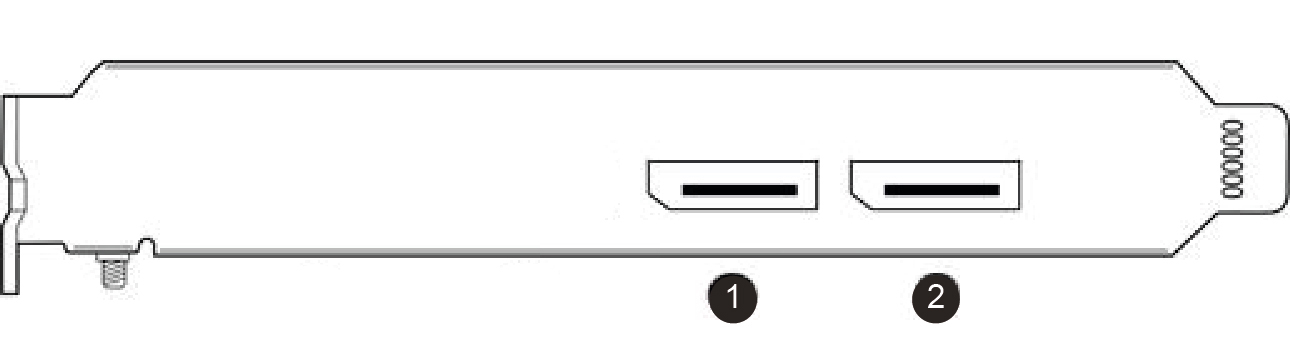

„Barco“ MXRT-2600 ĮVESČIŲ-IŠVESČIŲ skydas
Pav. 2–3 MXRT-2600
  1. „DisplayPort“ #1
  2. „DisplayPort“ #2

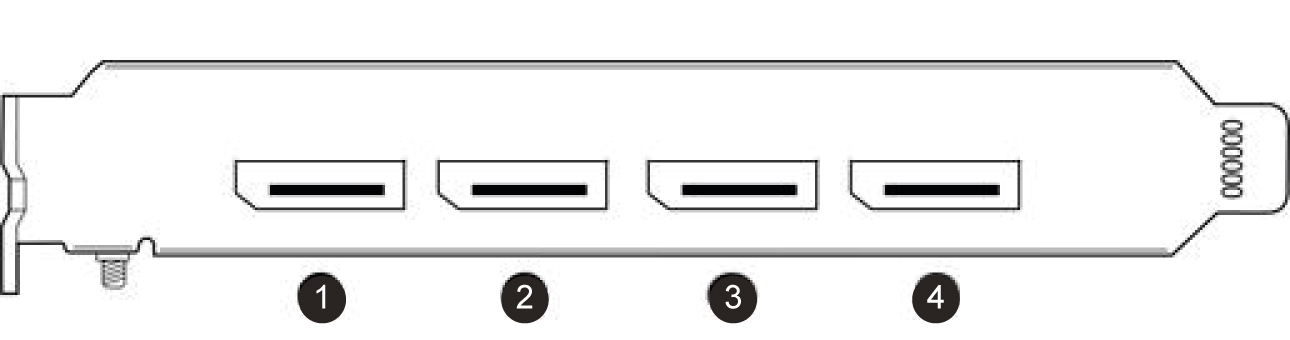

„Barco“ MXRT-5600, MXRT-6700 ir MXRT-7600 ĮVESČIŲ-IŠVESČIŲ skydas
Pav. 2–4 MXRT-5600, MXRT-6700, MXRT-7500 ir MXRT-7600
  1. „DisplayPort“ #1
  2. „DisplayPort“ #2
  3. „DisplayPort“ #3
  4. „DisplayPort“ #4
„Barco“ MXRT-2700 ir MXRT-4700 ĮVESČIŲ-IŠVESČIŲ skydas
Pav. 2–5 MXRT-2700 ir MXRT-4700
  1. Mini „DisplayPort“ #1
  2. Mini „DisplayPort“ #2
  3. „DisplayPort“ #1
„Barco“ MXRT-8700 ĮVESČIŲ-IŠVESČIŲ skydas
Pav. 2–6 MXRT-8700
  1. Mini „DisplayPort“ #1
  2. Mini „DisplayPort“ #2
  3. Mini „DisplayPort“ #3
  4. Mini „DisplayPort“ #4
  5. Mini „DisplayPort“ #5
  6. Mini „DisplayPort“ #6
Pastaba. „Coronis OneLook“ valdomas dviem fizinėmis MXRT-8700 valdiklio „DisplayPort“ jungtimis, tačiau viduje jam reikia keturių „DisplayPort“ vaizdo duomenų perdavimo kanalų, kad būtų pasiektas visas atnaujinimo dažnis. Todėl tas pats MXRT-8700 ekrano monitorių gali valdyti tik du kitus monitorius.
„Barco“ MXRV-3100 ir MXRV-7100 ĮVESČIŲ-IŠVESČIŲ skydas
Pav. 2–7
  1. Mini „DisplayPort“ #1
  2. Mini „DisplayPort“ #2
  3. Mini „DisplayPort“ #3
  4. Mini „DisplayPort“ #4
