2.4 Barcoディスプレイの接続

ヒント: ディスプレイ取り付けと信号接続の詳細な説明については、「ディスプレイユーザーガイド」を参照してください。

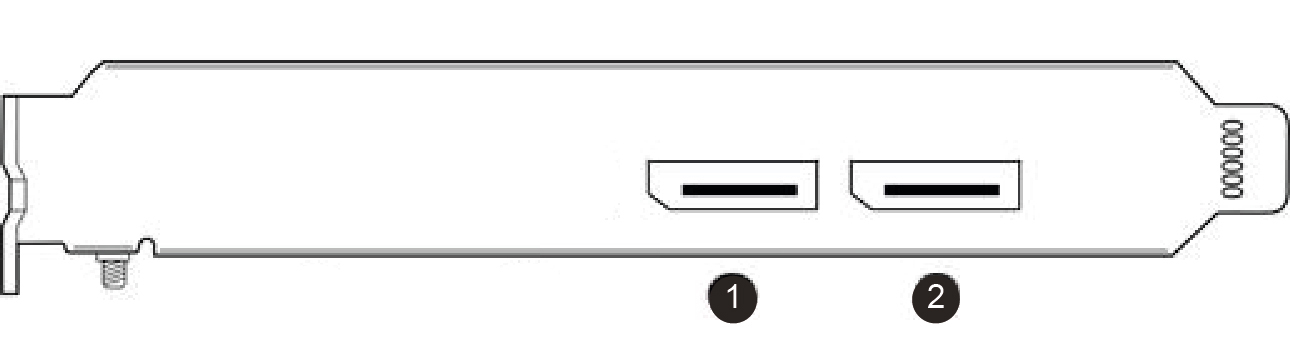

Barco MXRT-2600用IOパネル
画像 2–3 MXRT-2600
  1. DisplayPort #1
  2. DisplayPort #2

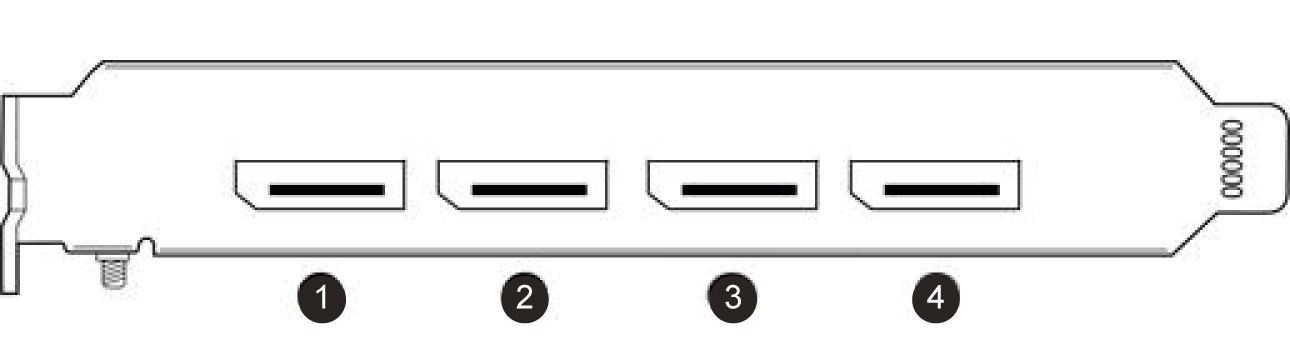

Barco MXRT-5600、MXRT-6700およびMXRT-7600用IOパネル
画像 2–4 MXRT-5600、MXRT-6700、MXRT-7500 および MXRT-7600
  1. DisplayPort #1
  2. DisplayPort #2
  3. DisplayPort #3
  4. DisplayPort #4
Barco MXRT-2700 および MXRT-4700用IOパネル
画像 2–5 MXRT-2700 および MXRT-4700
  1. Mini DisplayPort #1
  2. Mini DisplayPort #2
  3. DisplayPort #1
Barco MXRT-8700用IOパネル
画像 2–6 MXRT-8700
  1. Mini DisplayPort #1
  2. Mini DisplayPort #2
  3. Mini DisplayPort #3
  4. Mini DisplayPort #4
  5. Mini DisplayPort #5
  6. Mini DisplayPort #6
注: Coronis OneLook は MXRT-8700 コントローラーの2つの物理 DisplayPort 接続で駆動されますが、フルリフレッシュレートを実現するには、内部的に4つの DisplayPort Port ビデオパイプラインが必要です。そのため、同じ MXRT-8700 ディスプレイコントローラーで駆動できるのは他の 2 つのディスプレイだけです。
Barco MXRV-3100およびMXRV-7100用IOパネル
画像 2–7
  1. Mini DisplayPort #1
  2. Mini DisplayPort #2
  3. Mini DisplayPort #3
  4. Mini DisplayPort #4
