2.3 Installimisprotseduur

Soovitus: Kui kasutate emaplaati, mis sisaldab plaadil olevat graafikalahendust ja ei kavatse seda kasutada mitme kuvariga seadistuses, keelake see kas arvuti Süsteemihäälestuse utiliidis (BIOS) või Windowsi seadmehalduris.
Ettevaatust: Mehaanilise stressi vältimiseks käsitsege plaati 2 käega mõlemal küljel ja olge tähelepanelik, et te ei kasutaks ühtegi komponenti käepidemena.
Paigaldamine

Järgmised juhised kirjeldavad sammhaaval Barco Display Controller paigaldamist teie Barco kuvarisüsteemi.

  1. Kui kasutate vana Display Controllerit, desinstallige selle draiverid ja tarkvara
  2. Lülitage arvuti, kuvar(id) ja muud irdseadmed välja.

  3. Ühendage lahti arvuti toitejuhe ja kõik juhtmed arvuti tagaküljelt.

    Hoiatus: Emaplaadi võimaliku kahjustamise vältimiseks oodake umbes 20 sekundit peale toitejuhtme lahti ühendamist enne irdseadmete lahti ühendamist või komponentide eemaldamist emaplaadilt.
  4. Eemaldage arvuti kate. Vajadusel vaadake juhiseid arvuti kasutusjuhendist.
  5. Vajadusel kruvige lahti, avage ja eemaldage arvutilt olemasolevad kuvakontrollerid.
  6. Leidke vastav pesa ja vajadusel eemaldage metallist tagaplaadi katted.

  7. Joondage Barco Display Controller oma Barco kuvarisüsteemi pesadega ja vajutage need tugevalt sisse, kuni kaardid püsivad kindlalt paigal.

    Ettevaatust: Paigaldage ettevaatlikult ja ärge suruge liigse jõuga.

  8. Ühendage toitekaabel, mille saate töökoha tarnijalt, Display Controlleri 6-kontaktilise toiteühendusega. Jälgige, et kaablid ei takistaks midagi arvuti sees (nt jahutusventilaatorit).

    Soovitus: See etapp kehtib ainult mudelile MXRT-7600 & MXRT-8700.

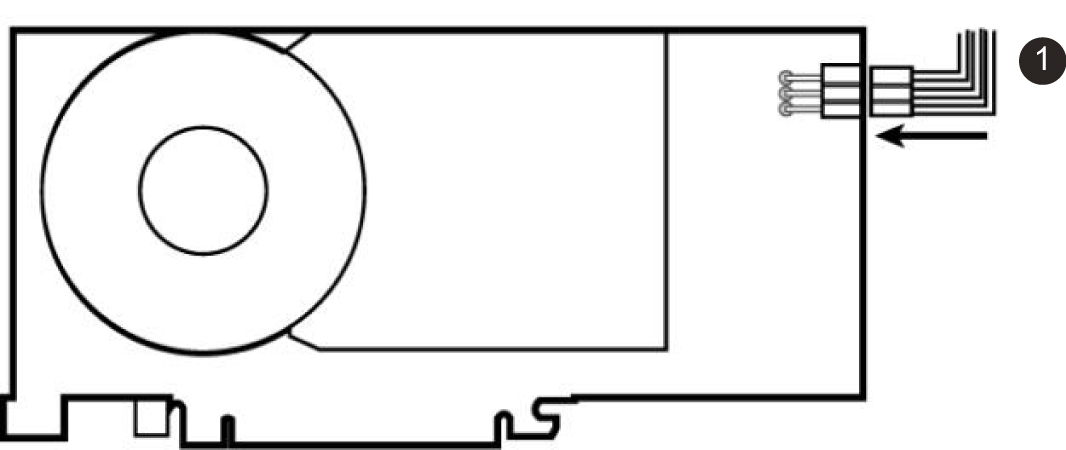

    Pilt 2–2 MXRT-7600 & MXRT-8700 kontrollerite toite ühendamine
  9. Kruvige sisse ja kinnitage tugevalt Display Controller. Pange tagasi ja kinnitage arvuti kate.
