2.4 Barco kuvarite ühendamine

Soovitus: Vaadake detailset kirjeldust kuvari paigaldamise ja signaalikaablite ühendamise kohta kuvari kasutusjuhendist.
Barco MXRT-2600 IO-paneel

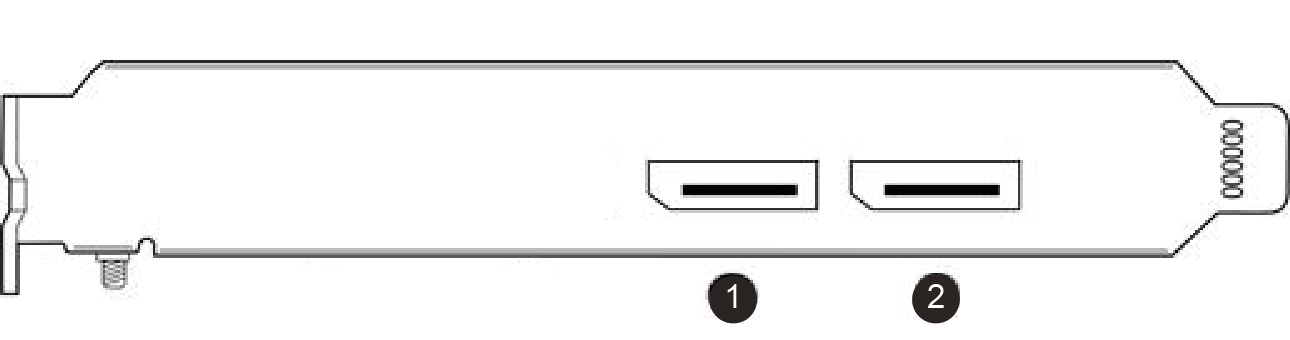

Pilt 2–3 MXRT-2600
  1. DisplayPort #1
  2. DisplayPort #2
Barco MXRT-5600, MXRT-6700 & MXRT-7600 IO-paneel

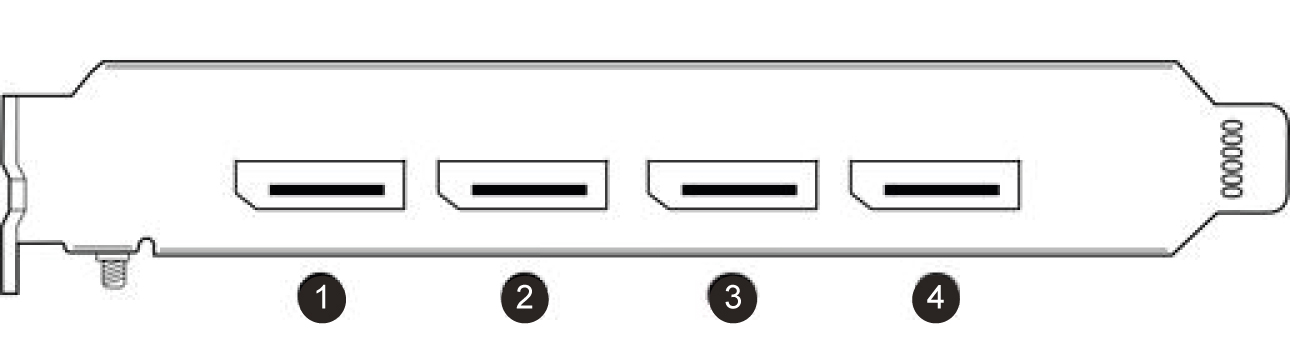

Pilt 2–4 MXRT-5600, MXRT-6700, MXRT-7500 & MXRT-7600
  1. DisplayPort #1
  2. DisplayPort #2
  3. DisplayPort #3
  4. DisplayPort #4
MXRT-2700 & MXRT-4700 IO-paneel
Pilt 2–5 MXRT-2700 & MXRT-4700
  1. Mini DisplayPort #1
  2. Mini DisplayPort #2
  3. DisplayPort #1
Barco MXRT-8700 IO-paneel
Pilt 2–6 MXRT-8700
  1. Mini DisplayPort #1
  2. Mini DisplayPort #2
  3. Mini DisplayPort #3
  4. Mini DisplayPort #4
  5. Mini DisplayPort #5
  6. Mini DisplayPort #6
Märkus: Coronis OneLooki juhitakse MXRT-8700 kontrolleri kahe füüsilise DisplayPorti ühendusega, kuid sisemiselt on täieliku värskendussageduse saavutamiseks vaja nelja DisplayPorti videoliini. Nii saab sama MXRT-8700 kuvari kontroller juhtida ainult kahte teist kuvarit.
Barco MXRV-3100 ja MXRV-7100 IO-paneel
Pilt 2–7
  1. Mini DisplayPort #1
  2. Mini DisplayPort #2
  3. Mini DisplayPort #3
  4. Mini DisplayPort #4
