2.4 Připojení displejů Barco

Tip: Podrobný popis instalace displeje a připojení signálu najdete uživatelské příručce displeje.

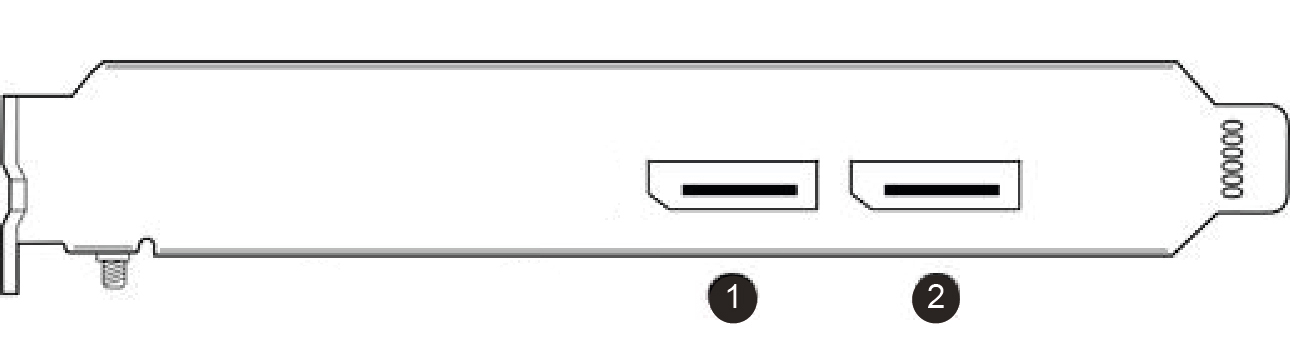

V/V panel pro model Barco MXRT-2600
Obrázek 2–3 MXRT-2600
  1. DisplayPort č. 1
  2. DisplayPort č. 2

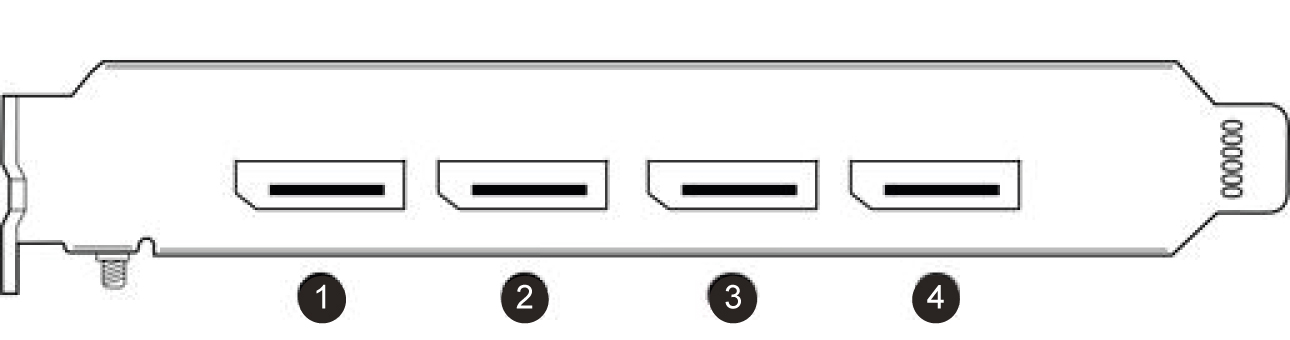

V/V panel pro model Barco MXRT-5600, MXRT-6700 a MXRT-7600
Obrázek 2–4 MXRT-5600, MXRT-6700, MXRT-7500 & MXRT-7600
  1. DisplayPort č. 1
  2. DisplayPort č. 2
  3. DisplayPort č. 3
  4. DisplayPort č. 4
V/V panel pro model Barco MXRT-2700 a MXRT-4700
Obrázek 2–5 MXRT-2700 a MXRT-4700
  1. Mini DisplayPort č. 1
  2. Mini DisplayPort č. 2
  3. DisplayPort č. 1
V/V panel pro model Barco MXRT-8700
Obrázek 2–6 MXRT-8700
  1. Mini DisplayPort č. 1
  2. Mini DisplayPort č. 2
  3. Mini DisplayPort č. 3
  4. Mini DisplayPort č. 4
  5. Mini DisplayPort č. 5
  6. Mini DisplayPort č. 6
Poznámka: Coronis OneLook je opatřen dvěma fyzickými připojeními DisplayPort řídicí jednotky MXRT-8700, ale interně vyžaduje čtyři video kanály DisplayPort k dosažení plné obnovovací frekvence. Stejnou řídicí jednotkou displeje MXRT-8700 tak mohou být ovládány pouze dva další displeje.
V/V panel pro model Barco MXRV-3100 a MXRV-7100
Obrázek 2–7
  1. Mini DisplayPort č. 1
  2. Mini DisplayPort č. 2
  3. Mini DisplayPort č. 3
  4. Mini DisplayPort č. 4
